不銹鋼閘閥閥門首頁 > 產品展示 > 閘閥 > 不銹鋼閘閥 >

產品名稱：Z941W-16P dn150 不銹鋼電動閘閥[ 2021-07-26 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、Z941W-16P dn150 不銹鋼電動閘閥產品詳細介紹

    上海湖泉閥門有限公司生產的 Z941W-16P dn150 不銹鋼電動閘閥調節模塊可接收和輸出420ma標準信號。電氣元件安裝在一塊可翻轉的板上，以便對力矩控制、行程控制器、開度機構進行調整。按鈕盒上有三個按鈕，中間為現場/遠控轉換按鈕，其左邊現場關閥按鈕，右邊為現場開閥按鈕，蓋上按鈕盒為遠方控制，打開蓋子為現場操作。它可以通過閘板的升降來控制電動閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。 不銹鋼電動閘閥dn150主要用于對環境要求比較高的地方，具有較衛生、耐腐蝕等優點。

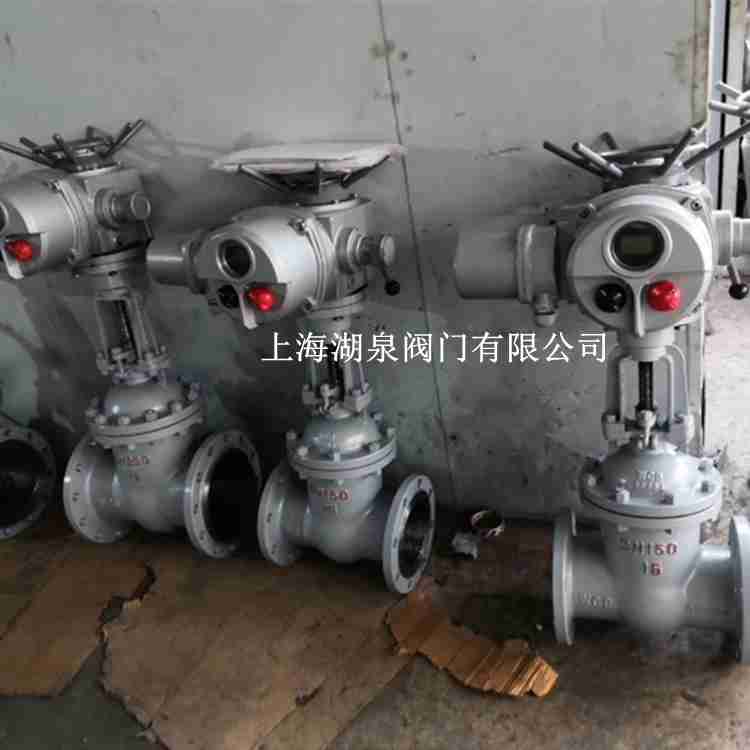

    Z941W-16P dn150 不銹鋼電動閘閥

    二、Z941W-16P dn150 不銹鋼電動閘閥產品主要技術參數

    型號 公稱壓力(Mpa)
         		 試驗壓力
         		 工作溫度(℃)
         		 適用介質
    強度 密封(水)
    空氣(Mpa)    		 低壓密封
    空氣(Mpa)
    Z941W-16P(R) 1.6 2.4 1.8 0.6 ≤200 NITRIC ACID
    硝酸類
    Z941W-25P(R) 2.5 3.8 2.8 0.6 ≤200 ACETIC ACID
    醋酸類
    Z941W-40P(R) 4.0 6.0 4.4 0.6 ≤200 NITRIC ACID
    硝酸類
    Z941W-64P(R) 6.4 9.6 7.0 0.6 ≤200 ACETIC ACID
    醋酸類


  • 二、Z941W-16P dn150 不銹鋼電動閘閥產品主要規格尺寸

    型 號 公稱壓力(Mpa) 公稱通徑
    DN(mm)    		 尺 寸 (mm) 重 量
    (kg)

    L    		 D D1 D2   Z-фd H H1 D0
    Z941W-16P
    Z941W-16R
         		 1.6 15 130 95 65 45 14 4-ф14 175 195 200 4
    20 150 105 75 55 14 4-ф14 180 205 200 5
    25 160 115 85 65 14 4-ф14 210 240 220 6
    32 180 135 100 78 16 4-ф18 210 240 220 7
    40 240 145 110 85 16 4-ф18 350 425 240 18
    50 250 160 125 100 16 4-ф18 358 430 240 29
    65 265 180 145 120 18 4-ф18 373 452 240 33
    80 280 195 160 135 20 8-ф18 435 530 280 46
    100 300 215 180 155 20 8-ф18 500 620 320 63
    125 325 245 210 185 24 8-ф18 614 756 360 108
    150 350 280 240 210 24 8-ф23 674 845 360 134
    200 400 335 295 265 26 12-ф23 818 1041 400 192
    250 450 405 355 320 30 12-ф25 969 1244 450 273
    300 500 460 410 375 30 12-ф25 1145 1474 560 379
    350 550 520 470 435 34 16-ф25 1280 1663 640 590
    400 600 580 525 485 36 16-ф30 1450 1885 720 849
    500 700 705 650 608 44 20-ф34 1676 2181 720 958
    Z941H-25P
    Z941H-25R    		 2.5 15 130 95 65 45 16 4-ф14 175 195 200 4
    20 150 105 75 55 16 4-ф14 180 205 200 5
    25 160 115 85 65 16 4-ф14 210 240 220 6
    32 180 135 100 78 18 4-ф18 210 240 220 7
    40 240 145 110 85 18 4-ф18 350 425 240 18
    50 250 160 125 100 20 4-ф18 358 430 240 28
    65 265 180 145 120 20 8-ф18 373 452 240 33
    80 280 195 160 135 22 8-ф18 435 530 280 46
    100 300 230 190 160 24 8-ф23 501 620 320 64
    125 325 270 220 188 28 8-ф25 614 756 360 105
    150 350 300 250 218 30 8-ф25 674 845 360 134
    200 400 360 310 278 34 12-ф25 818 1041 400 213
    250 450 425 370 332 36 12-ф30 969 1244 450 290
    300 500 480 430 390 40 16-ф30 1145 1474 560 399
    350 550 550 490 448 44 16-ф34 1280 1663 640 631
    400 600 610 550 505 48 16-ф34 1450 1885 720 900
