電動球閥閥門首頁 > 產品展示 > 球閥 > 電動球閥 >

產品名稱：電動控制球閥Q941F-16C dn80[ 2022-08-18 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、電動控制球閥Q941F-16C dn80 產品介紹

    上海湖泉閥門集團有限公司電動控制球閥生產廠家，湖泉電動球閥由電動執行機構和球閥共同組成的組合體,用于控制流體的開關或者調節流體大小流量的電動自動控制閥門。體積小、重量輕、安裝尺寸... 適用于經常操作、兩位切斷、調節的場合。電動球閥與執行機構的連接采用直連方式,電動執行機構內置伺服系統,無須另配伺服放大器,輸入 4~20mA 信號及 220V AC 電源即可控制運轉。是一種可采用智能操作的流體設備,通過控制系統來遠程操作啟閉,不需要進行人力操作,安全可靠,是工業自動化控制系統中的重要執行機構。
    電動控制球閥Q941F-16C dn80

    二、電動控制球閥Q941F-16C dn80產品技術參數

    Q941F-16C dn80電動控制球閥
    1、輸入信號：4～20mADC 1-5VDC 220VAC開關接點信號
    2、閥位輸出信號： 4～20mADC，負載電阻：≤500Ω
    3、分辨率:高于1/200
    4、死區：0.4～1.2%可調
    5、信號隔離：輸入信號,輸出信號,電源三隔離
    6、故障狀態：可設定為0-100%全行程任意位置
    7、工作溫度：-10～55℃
    8、相對濕度：≤90%（不凝結）
    9、位置轉換精度：±0.5%
    10、絕緣電阻: ≥100MΩ(500VDC.)
    11、絕緣強度: 2000VAC，1分鐘（輸入對輸出對電源對地）
    12、采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,
    運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點。
    13、適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次。

    三、電動控制球閥Q941F-16C dn80產品參數主要性能指標

    公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
    額定流量系數KV 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359
    允許壓差(MPa) ≤ 公稱壓力
    動作范圍 0～90°、0～360°
    泄露量Q 按GB/T4213-92，小于額定KV0.01%
    基本誤差 ±1%
    回差 ±1%
    死區 ≤1%(可調)
    可調范圍 250：1 350：1

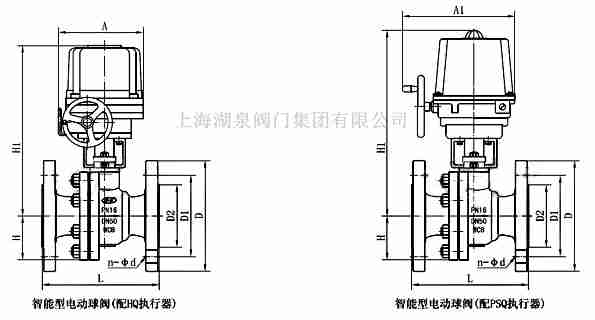

  • 四、電動控制球閥Q941F-16C dn250 主要規格尺寸

    Q941F-16
    通徑DN L D K D1 n-Φd b f H W
    mm in
    15 1/2″ 130 95 65 46 4-Φ14 14 2 190 196
    20 3/4″ 140 105 75 56 4-Φ14 16 2 195 196
    25 1″ 150 115 85 65 4-Φ14 16 2 210 196
    32 1 1/4″ 165 135 100 76 4-Φ18 18 3 220 196
    40 1 1/2″ 180 145 110 84 4-Φ18 18 3 230 196
    50 2″ 200 160 125 99 4-Φ18 20 3 265 196
    65 2 1/2″ 220 180 145 118 4-Φ18 20 3 300 255
    80 3″ 250 195 160 132 8-Φ18 20 3 325 255
    100 4″ 280 215 180 156 8-Φ18 22 3 350 255
    125 5″ 320 245 210 184 8-Φ18 22 3 375 255
    150 6″ 360 280 240 211 8-Φ22 24 3 420 255
    200 8″ 400 335 295 266 12-Φ22 24 3 460 255

  • 電動控制球閥Q941F-16C dn250
