全國服務熱線021-64162222

電動閘閥閥門首頁 > 產品展示 > 閘閥 > 電動閘閥 >

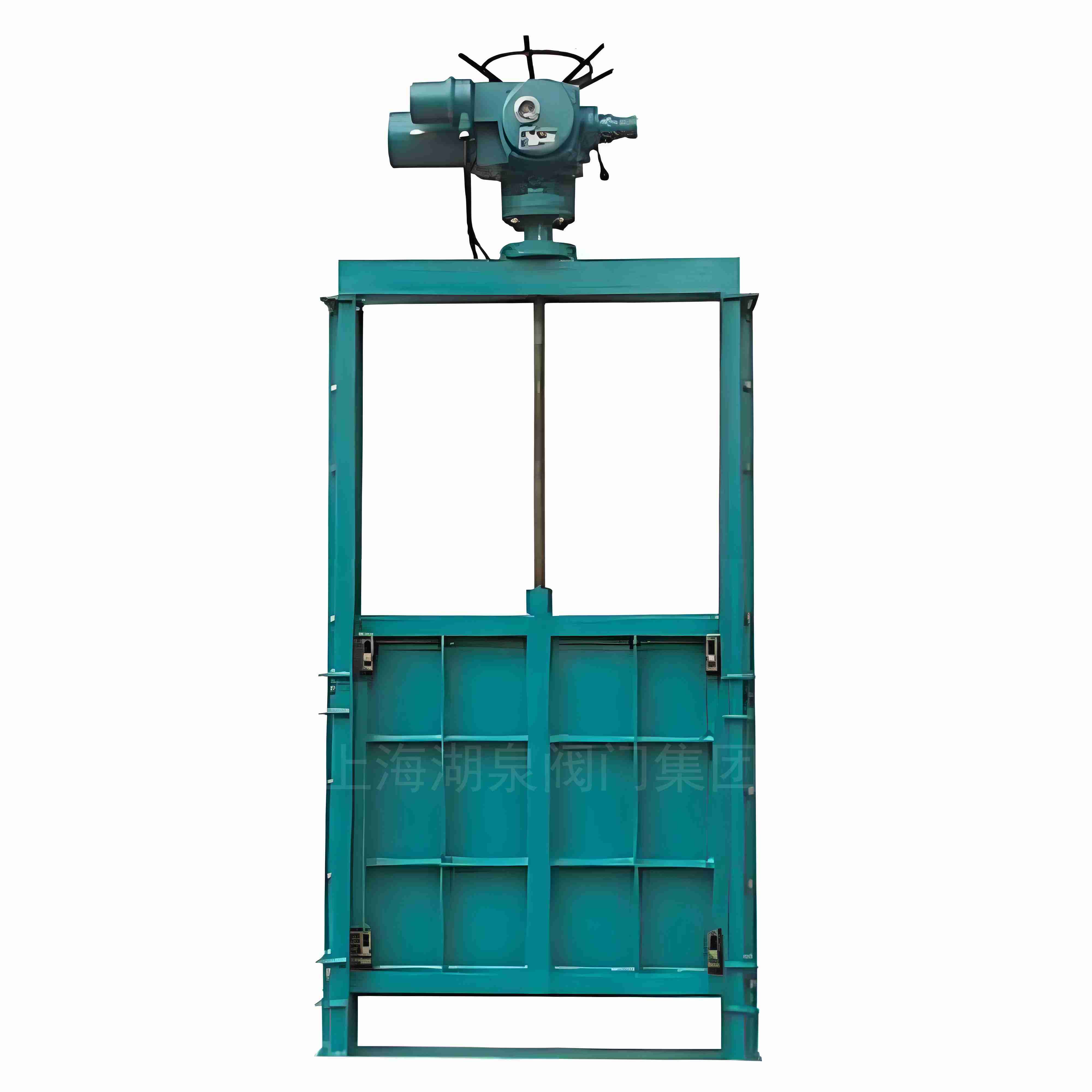

產品名稱:電動插板閥型號及參數[ 2024-04-28 ]

訂購熱線:021-64162222
訂購傳真:021-62677999
質量穩定:實行全過程質量監控,細致入微全方位檢測!
價格合理:高效內部成本控制,減少了開支,讓利于客戶
交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
  • 產品介紹
  • 規格尺寸
  • 結構圖片
  • 一、電動插板閥型號及參數介紹

    上海湖泉閥門集團有限公司插板閥是一種物料、粉塵、顆粒料及小塊物料的流量或輸送量的主要控制設備,廣泛使用在冶金、礦山、建材、糧食、化工等行業控制流量變化或迅速切斷。結構特點:結構簡單、操縱靈活、重量輕、無卡阻、特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節,安裝不受角度限制,操作方便,能隨時調整尺度。


    二、電動插板閥主要技術參數及性能

    公稱通徑

    200×200、300×300、400×400、500×500、600×600、700×700

    適用溫度

    -10~+200℃

    連接形式

    法蘭

    法蘭標準

    GB/T9113、JB/T79

    主體材料

    Q235A、304、316、304L、316L

    密封形式

    硬密封、軟密封

    配套附件

    1、安裝法蘭 2、電磁閥 3、空氣過濾器 4、行程開關

    氣源壓力

    0.4~0.6MPa

    電磁閥電壓

    DC24V、AC220V

    三、電動插板閥主要性能參數

    類別 A×A B×B C×C H L n-d 重量
    單向 200×200 256×256 296×296 820 100 8-Φ12 62
    250×250 306×306 346×346 930 100 8-Φ14 70.5
    300×300 356×356 396×396 1050 100 8-Φ14 81
    400×400 456×456 496×496 140 100 12-Φ14 114
    450×450 510×510 556×556 1450 120 12-Φ18 130
    500×500 560×560 606×606 1610 120 16-Φ18 147
    雙向 600×600 660×660 706×706 1830 120 16-Φ18 169
    700×700 770×770 820×820 2130 140 20-Φ18 236
    800×800 870×870 920×920 2440 140 20-Φ18 303
    900×900 974×974 1030×1030 2660 160 27-Φ23 424
    1000×1000 10741074 1130×1130 2870 160 24-Φ23 636
    說明 LMD-單向 I-手輪 距地面小于1.7米用手輪,大于1.7米用鏈輪
    鏈條節數M=0.105X-113(X是絲桿中心離地面度度)
