對夾蝶閥閥門首頁 > 產品展示 > 蝶閥 > 對夾蝶閥 >

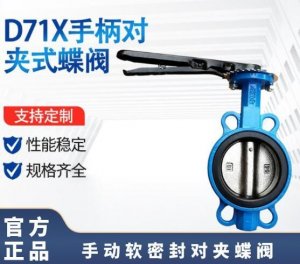

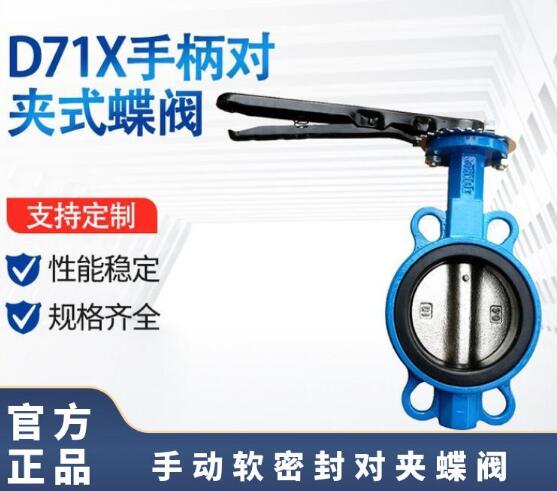

產品名稱：手動蝶閥D71X-16Q DN125 GB/T32808[ 2024-08-15 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、手動蝶閥D71X-16Q  DN125  GB/T32808產品概述

    D71X對夾式橡膠軟密封蝶閥是閥門研制的軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。

    二、產品特點手動蝶閥D71X-16Q  DN125  GB/T32808

    1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠 。
    2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
    3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
    4、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
    5、蝶板采用框架結構，強度高，過流面積大，流阻小。
    6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
    7、本閥結構獨特，操作靈活，省力，方便。

    三、手動蝶閥D71X-16Q  DN125  GB/T32808主要技術參數

    D71X對夾式橡膠軟密封蝶閥PN6～PN16主要技術參數
    公稱通經DN（mm) 50～2000 50～1600
    公稱壓力PN（Mpa) 0.6 1.0 1.6
    密封試驗(Mpa) 0.66 1.1 1.76
    強度試驗(Mpa) 0.9 1.5 2.4
    適用溫度 丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
    適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
    泄漏率 符合GB/T13927-92標準
    驅動方式 蝸輪傳動、電動、氣動、液動

    四、手動蝶閥D71X-16Q  DN125  GB/T32808主要零部件材料

    零件名稱 材料
    閥體 WCB、QT450-10、HT200、HT250
    蝶板 WCB、QT450-10、HT200、HT250
    閥軸 2Cr13
    密封圈 丁腈耐油橡膠
    填料 柔性石墨



  • 手動蝶閥D71X-16Q
