法蘭閘閥閥門首頁 > 產品展示 > 閘閥 > 法蘭閘閥 >

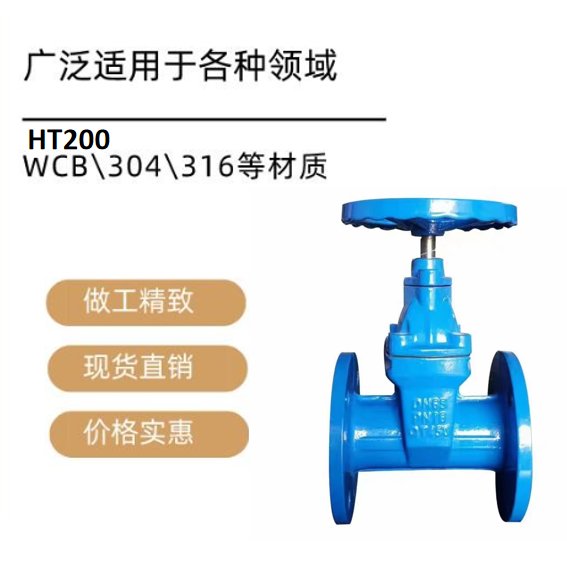

產品名稱：硫酸廠閘閥Z41W-10RL DN50材質316L[ 2024-07-25 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、硫酸廠閘閥Z41W-10RL DN50材質316L介紹

    上海湖泉 硫酸廠閘閥Z41W-10RL DN50材質316L作為閘閥的一種，所有用鍛件材料加工而成的閘閥統稱為鍛鋼閘閥，鍛件材料有A105、F11、F5、304、304L、316、316L等。國內常說的鍛鋼閘閥通常指小口徑的鍛鋼閘閥，口徑范圍：DN10~DN50；壓力范圍：***PN16~PN320、美標：Class150 ～2500，可采美標或***尺寸生產加工，廠家均有***供應。超出DN50口徑的鍛鋼閘閥均需訂做，國內需求較少。適用溫度：鍛鋼閘閥適用于 Class150 ～ 2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。在石油管道上應用較多。

    二、硫酸廠閘閥Z41W-10RL DN50材質316L產品性能參數

    型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
    Z41T-10 10 1.0 ≤200 水、蒸汽
    Z41W-10 10 1.0 ≤100 油品

    三、硫酸廠閘閥Z41W-10RL DN50材質316L產品零部件材料

    型號 材料
    閥體、閥蓋、閘板 閥桿 密封面 填料
    Z41T-10 灰鑄鐵 碳鋼 黃銅 油浸石棉填料
    Z41W-10 灰鑄鐵 碳鋼 灰鑄鐵 油浸石棉填料

  • Z41T-10、Z41W-10 型鑄鐵楔式閘閥主要外形及結構尺寸
    DN L D D1 D2 b H H1 z×Φd D0 重量/kg
    50 180 160 125 100 20 286 345 4×Φ18 180 17
    65 195 180 145 120 20 331 410 4×Φ18 180 22
    80 210 195 160 135 22 375 470 4×Φ18 200 30
    100 230 215 180 155 22 430 544 8×Φ18 200 35
    125 255 245 210 185 24 523 660 8×Φ18 240 52
    150 280 280 240 210 24 592 762 8×Φ23 240 70
    200 330 335 295 265 26 772 993 8×Φ23 320 125
    250 380 390 350 320 28 903 1176 12×Φ23 320 170
    300 420 440 400 368 28 1043 1366 12×Φ23 400 226
    350 450 500 460 428 30 1173 1540 16×Φ23 400 360
    400 480 565 515 482 32 1245 1765 16×Φ25 500 444
    450 510 615 565 532 32 1500 1970 20×Φ25 500 590
    500 540 670 620 585 34 1780 2280 20×Φ25 720 740
    600 600 780 725 685 36 2010 2620 20×Φ30 720 960

  • 硫酸廠閘閥Z41W-10RL DN50材質316L
