煤氣閘閥閥門首頁 > 產品展示 > 閘閥 > 煤氣閘閥 >

產品名稱：Z942W-1電動煤氣閘閥[ 2021-06-07 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、Z942W-1電動煤氣閘閥產品簡介

    上海湖泉閥門有限公司生產的Z942W-1電動煤氣閘閥是用來啟閉管道通路或調節管道內介質流量的設備，是煤氣管道上的主要切斷裝置和調節裝置。因此要求它必須安全可靠且經久耐用，在生產操作中需要關閉時能保證嚴密不漏氣，檢修時切斷煤氣來源，沒有漏入停氣一側的可能性且考慮耐磨、耐蝕，保證長期的使用壽命。電動煤氣閘閥安裝于各處污煤氣,潔凈煤氣管路中作閉路設備,主要用于冶金,制焦,煤氣,化工等企業煤氣管線的啟閉控制。適合介質為：高爐煤氣、焦?fàn)t煤氣、發生爐煤氣、水煤氣、油煤氣等各種污煤氣，及液化氣、天然氣、礦井瓦斯等潔凈煤氣。主要用于煤制氣、冶金、焦化等行業的制氣和城市煤氣輸配管網上。

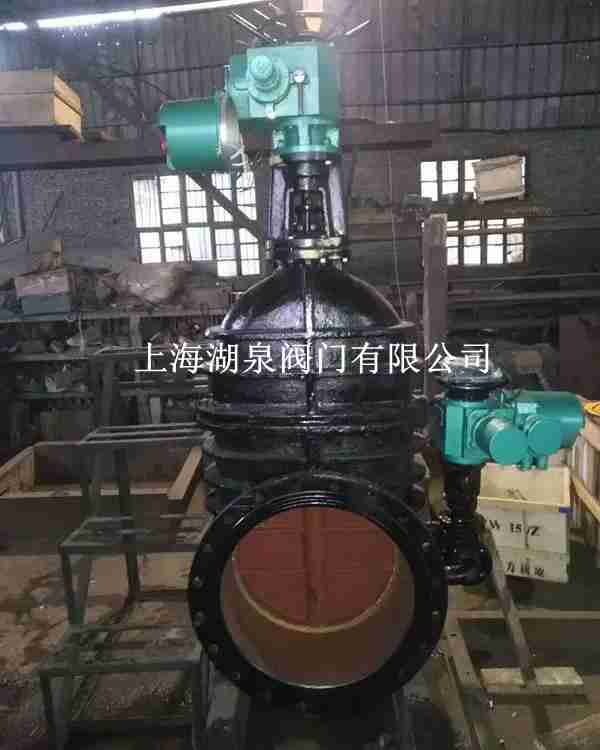

    Z942W-1電動煤氣閘閥

    二、Z942W-1電動煤氣閘閥技術特點

    1、煤氣閘閥底部設有排污箱，便于清掃污垢雜質，并可順利通過管道清掃器。
    2、的的煤氣閘閥閥桿采用大導程式螺紋傳動，能實現快速啟閉。
    3、采用磨擦助力極小、能自動潤滑、且耐煤氣和各種腐蝕氣體的高性能填料，操作靈活，密封可靠。
    4、Z942W電動煤氣閘閥流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
    5、因?yàn)闊o(wú)論是開或閉，閘板運動方向均與介質流動方 向相垂直。
    6、閘板的啟閉行程較大，降是通過螺桿進行的。
    7、采用磨擦助力極小、能自動潤滑、且耐煤氣和各種腐蝕氣體的高性能填料，操作靈活，密封可靠。
    8、密封性能優良，操作中能自動鏟除密封面污垢，保持嚴密的密封。

    三、Z942W-1電動煤氣閘閥性能參數

    型號 公稱壓力 MPa 試驗壓力 工作溫度℃ 適用介質
    強度（水） 密封（水）
    Z942W 0.1 0.2 0.11 ≤100 煤氣


    四、Z942W-1電動煤氣閘閥壓力參數

    公稱壓力PN（MPa） 殼體 試驗壓力（MPa） 上密封
    密封（液） 密封（氣）
    1.6 2.4 1.8 0.6 1.8
    2.5 3.8 2.8 0.6 2.8
    4.0 6.0 4.4 0.6 4.4
    6.4 9.6 7.0 0.6 7.0
    10.0 15.0 11.0 0.6 11.0
    16.0 24.0 18.0 0.6 18.0

    五、Z942W-1電動煤氣閘閥主要零部件材料

    零件名稱 材料
    閥體 HT200灰鑄鐵
    閥蓋 HT200灰鑄鐵
    手輪 HT200灰鑄鐵
    閥板 本體
    閥桿 45*碳素鋼
    填料 油浸石棉盤根
    墊片 橡膠石棉板





  • 六、Z942W-1電動煤氣閘閥主要外形連接尺寸

    公稱通徑 DN（mm） 主要結構尺寸
      L D D1 D2 b z--d H H1 Do
    300 330 435 395 362 24 12—23 1220 1074 450
    350 330 485 445 412 26 12—23 1380 1244 450
    400 330 535 495 462 28 16—23 1540 1291 500
    450 330 590 550 518 28 16—23 1680 1486 560
    500 350 640 600 568 30 16---23 2030 1606 640
    600 390 735 705 670 30 20---25 2380 1895 640
    700 430 860 810 775 32 24---25 2460
    800 470 975 920 880 34 24---30 2660
    900 510 1075 1020 980 36 24---30
    1000 550 1175 1120 1080 36 28---30
