平板閘閥閥門首頁 > 產品展示 > 閘閥 > 平板閘閥 >

產品名稱：石化倉儲電動平板閘閥Z943F/W/Y-16c dn200[ 2023-06-14 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

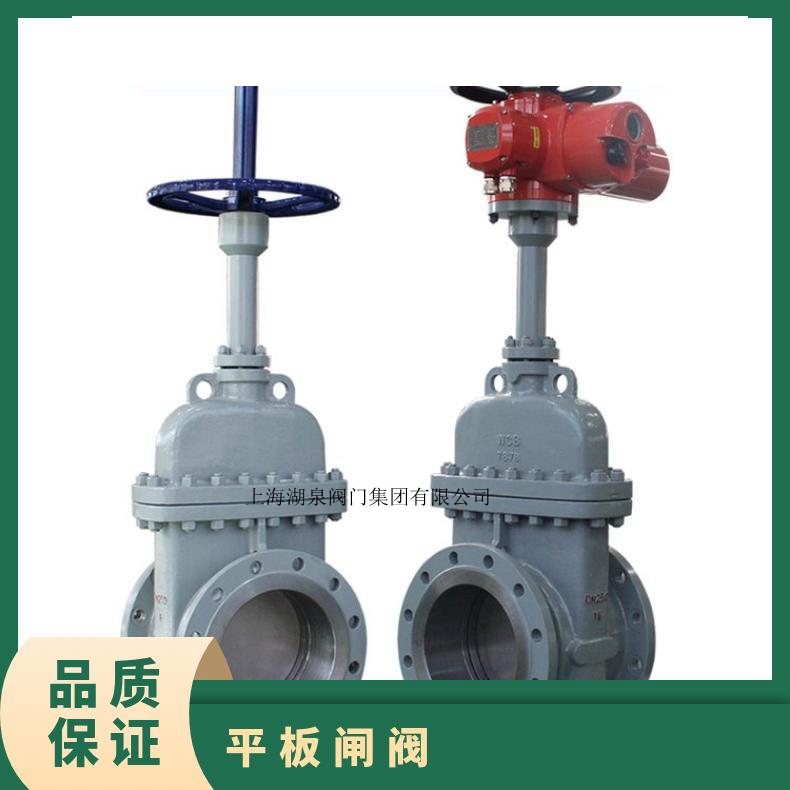

  • 一、石化倉儲電動平板閘閥Z943F/W/Y-16c dn200介紹

    上海湖泉閥門集團有限公司電動平板閘閥是一種閘閥，適用于天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備，帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線。電動平板閘閥專業生產廠家,提供電動平板閘閥價格、型號、規格、圖片、選型、標準、尺寸、尺寸圖、結構參數、安裝說明。具有密封性能可靠、啟閉力矩小、具有抗硫耐磨、使用壽命長、可通毛球清掃管線等特點;電動平板閘閥適用水、石油、天然氣、蒸汽等非腐蝕性和腐蝕性介質的管路系統中作啟閉裝置。
    閘閥

    二 、石化倉儲電動平板閘閥Z943F/W/Y-16c dn200技術參數

    閥門/閥蓋 WCB WC6 A352-LCB A351-CF8M
    閘板 2Cr13+ENP 20CrMoV+STL ANSO410+ENP ANSI316+ENP
    閥桿 2Cr13 2Cr13 A182-A6a A182-A316S
    閥座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE
    填料 NBR/FPM 柔性石墨/Flexible Graphite 聚四氟乙烯/PTFE+FPM
    墊片 - 墊片 -
    螺栓 35 螺栓 35
    適用介質 水、油口、蒸汽 適用介質 水、油口、蒸汽

    平板閘閥
  • 1.6MPa DN L D D1 D2 Do f b H H1 n-Φd
    凸面法法
    RF
    (K)Z43WF-16C
    (K)Z543WF-16C
    (K)Z643WF-16C
    (K)Z943WF-16C    		 50 178 160 125 100 250 3 16 584 80 4-Φ18
    65 190 180 145 120 250 3 18 634 95 4-Φ18
    80 203 195 160 135 250 3 20 688 100 8-Φ18
    100 229 215 181 155 300 3 20 863 114 8-Φ18
    125 254 245 210 185 350 3 22 940 132 8-Φ18
    150 267 280 240 210 350 3 24 1030 150 8-Φ23
    200 292 335 295 265 350 3 26 1277 168 12-Φ23
    250 330 405 355 320 400 3 30 1491 203 12-Φ25
    300 356 460 410 375 450 4 30 1701 237 12-Φ25
    350 381 520 470 435 500 4 34 1875 265 16-Φ30
    400 406 580 525 485 305 4 36 2180 300 16-Φ30
    450 432 640 585 545 305 4 40 2440 325 20-Φ34
    500 457 705 650 608 305 4 44 2860 360 20-Φ41
    600 508 840 770 718 305 5 48 3450 425 20-Φ41
    700 610 910 840 788 305 5 50 3960 460 24-Φ41
    800 660 1020 950 898 305 5 52 4550 512 24-Φ41
    900 711 1120 1050 998 250 5 54 5250 565 28-Φ48
    1000 811 1250 1170 1110 250 5 56 5870 630 28-Φ18
    2.5MPa 50 178 160 125 100 250 3 20 584 80 4-Φ18
    凸面法法
    RF
    (K)Z43WF-25
    (K)Z543WF-25
    (K)Z643WF-25
    (K)Z943WF-25    		 65 190 180 145 120 300 3 22 634 95 8-Φ18
    80 203 195 160 135 350 3 22, 388 100 8-Φ18
    100 229 230 190 160 350 3 24 863 114 8-Φ23
    125 254 270 220 188, 350 3 28 940 132 8-Φ25
    150 267 300 250 218 400 3 30 1030 150 8-Φ25
    200 292 360 310 278 450 3 34 1277 168 12-Φ25
    250 330 425 370 332 500 3 36 1491 203 12-Φ30
    300 356 485 430 390 305 4 40 1701 237 16-Φ30
    350 381 550 490 448 305 4 44 1875 265 16-Φ34
    400 406 610 550 505 305 4 48 2180 300 16-Φ34
    450 432 660 600 555 305 4 50 2440 325 20-Φ34
    500 457 730 660 610 305 4 52 2860 360 20-Φ41
    600 508 840 770 718 305 5 56 3450 425 20-Φ41
    700 610 955 875 815 305 5 60 3960 460 24-Φ48
    800 660 1070 990 930 305 5 64 4550 512 24-Φ48
    900 711 1180 1090 1025 - 5 66 5250 595 28-Φ54
    1000 811 1305 1210 1140 - 5 68 5870 660 28-Φ48
