產品名稱：Q941H-16C dn250 智能調節電動球閥[ 2022-09-07 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、Q941H-16C dn250 智能調節電動球閥

    上海湖泉閥門集團有限公司智能調節型電動球閥Q941H-16C是一種由電動驅動、法蘭產品介紹連接、浮動球直通式的電動球閥,閥座密封面材料有氟塑料 (Q941F)和硬質合金 (Q941H/Y)兩種,適用溫度為 -29~450℃,閥體材料有碳素鋼、不銹鋼... 公稱通徑 DN50-DN300mm 規格 DN50 重量 1000kg 可售賣地 全國 材質 不銹鋼 型號 Q941F-16P Q941F電動開關球閥具有結構緊湊,體積小,重量輕,閥座與端面法蘭距離,制造標準,品質可靠,可根據根要求定制非標,薄型型球閥,歡迎新老客戶來電咨詢,專業制造,可根客戶要求定制生產。
    Q941H-16C dn250 智能調節電動球閥

    二、Q941H-16C dn250 智能調節電動球閥應用標準

    設計依據:GB/T12237,ANSI B16.34,API 608
    結構長度:GB/T12221,ASME B16.10,JIS B2002
    法蘭接端:GB/T9113,ASME B16.5,JIS B2212/JIS B2214
    壁厚:ASME B16.34
    防火測試:API 607 4th 1993
    檢測與測試:GB/T 13927,API598,JIS B2003

    三、Q941H-16C dn250 智能調節電動球閥性能規范

    型 號 公稱壓力PN(MPa) 試驗壓力ps(MPa) 適用溫度(℃) 適用介質
    殼 體 密封(液) 密封(氣)
    Q941F-16C 1.6 2.4 1.76 0.6 聚四氟乙烯
    ≤150
    增強聚四氟乙烯≤180
    金屬鑲嵌封位聚苯≤200    		 水、油品等
    Q941F-25C 2.5 3.75 2.75
    Q941F-40C 4.0 6.0 4.4
    Q941F-16P 1.6 2.4 1.76 硝酸類
    Q941F-25P 2.5 3.75 2.75
    Q941F-40P 4.0 6.0 4.4
    Q941F-16R 1.6 2.4 1.76 醋酸類
    Q941F-25R 2.5 3.75 2.75
    Q941F-40R 4.0 6.0 4.4

    四、Q941H-16C dn250 智能調節電動球閥主要零件材料

    零件名稱 閥體、側體 球體、閥桿 填料 密封圈
    Q941F-16C
    Q941F-25C
    Q941F-40C    		 WCB 2Cr13 聚四氟乙烯或
    柔性石墨    		 聚四氟乙烯、增強聚四氟乙烯、對位聚苯
    Q941F-16P
    Q941F-25P
    Q941F-40P    		 ZG1Cr18Ni9Ti 1Cr18Ni9Ti
    Q941F-16R
    Q941F-25R
    Q941F-40R    		 ZG0Cr18Ni12Mo2Ti 0Cr18Ni12Mo2Ti

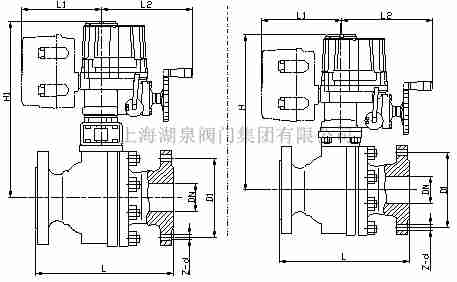

  • PN1.6(MPa)
    通徑(DN) L D D1 D2 b H Z-d 重量 驅動裝置
    15 130 95 65 45 14 352 4-14 - LQ51
    20 130 105 75 55 14 355 4-14 - LQ51
    25 140 115 85 65 14 360 4-14 8 LQ51
    32 165 135 100 78 15 386 4-18 13 LQ5-1
    40 180 145 110 85 16 394 4-18 17 LQ5-1
    50 200 160 125 100 16 472 4-18 25 Q10-6 3/4
    65 220 180 145 120 18 486 4-18 60 Q10-6 3/4
    80 250 195 160 135 20 579 8-18 65 Q30-6 3/4
    100 280 215 180 155 20 595 8-18 75 Q30-6 3/4
    125 320 245 210 185 22 650 8-18 97 Q60-4 3/4
    150 360 280 240 210 24 739 8-23 162 Q120-2 3/4
    200 400 335 295 265 26 799 12-23 226 Q120-2 3/4
    250 533 406 362 324 30 890 12-25 - -
    300 610 483 432 381 32 940 12-25 - -

  • Q941H-16C dn250 智能調節電動球閥
