產品名稱： dn800暗桿軟密封電動閘閥[ 2023-03-07 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、 dn800暗桿軟密封電動閘閥產品介紹

    上海湖泉閥門集團有限公司電動暗桿軟密封閘閥:電動、法蘭連接、暗桿楔式剛性單閘板,閥座密封面材料為丁腈橡膠,公稱壓力 PN10,閥體材料為灰鑄鐵的閘閥。 產品性能參數 Z945X-10 型鑄鐵電動暗桿軟密封閘閥主...軟密封電動暗桿閘閥可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、能源系統等流體管線上作為調節和截流裝置使用。

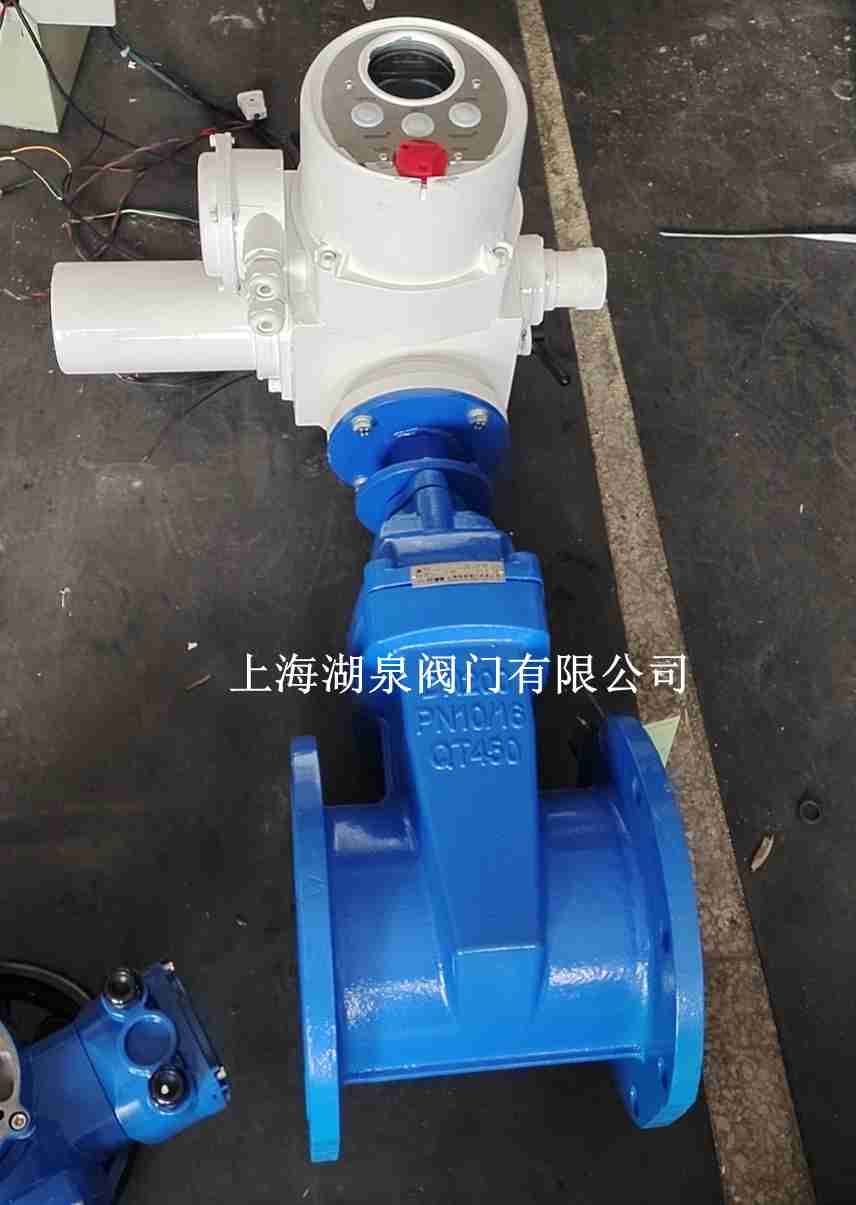

    暗桿軟密封電動閘閥

    二 、 dn800暗桿軟密封電動閘閥 技術標準

    執行標準 設計制造 結構長度 法蘭面尺寸 試驗-檢驗
    GB/T12234-89 GB/T12221-89 JB79 GB/T9113 JB/T9092-99 GB/T13927-92

    三 、  dn800暗桿軟密封電動閘閥主要性能規范

    型號 公稱壓力 (MPa) 試驗壓力 (MPa) 工作溫度 使用介質
    密封 強度
    Z945H-10 1.0 1.1 1.5 ≤200 ℃ 水、蒸汽、油
    Z945W-10
    Z945T-10 ≤100 ℃ 油品、煤氣

    四 、  dn800暗桿軟密封電動閘閥主要零件材料

    1 閥體 灰鑄鐵、鑄鋼
    2 閘板 碳鋼+合金鋼、灰鑄鐵、灰鑄鐵+黃銅
    3 閥桿 碳鋼、不銹鋼、黃銅
    4 墊片 四氟墊片、金屬石墨墊片
    5 大閥蓋 灰鑄鐵、鑄鋼
    6 小閥蓋 灰鑄鐵、鑄鋼
    7 填料 句四氟乙烯、柔性石墨、浸油石棉盤根
    8 支架 灰鑄鐵、鑄鋼
    9 電動執行器 殼體(HT200、WCB)

  • 五 、 主要外形及連接尺寸

    公稱通徑DN L H W D D1 D2 b
    50 180 根據客戶
    所要求配
    置電動執
    行器而定    		 160 125 100 20
    65 195 180 145 120 20
    80 210 195 160 135 22
    100 230 215 180 155 22
    125 255 245 210 185 24
    150 280 280 240 210 24
    200 330 335 295 265 26
    250 380 390 350 320 28
    300 420 440 400 368 28
    350 450 500 460 428 30
