產品名稱:PZ943W/H/F電動法蘭式刀型閘閥(刀閘閥)[ 2013-10-15 ]

訂購熱線:021-64162222
訂購傳真:021-62677999
質量穩定:實行全過程質量監控,細致入微全方位檢測!
價格合理:高效內部成本控制,減少了開支,讓利于客戶
交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
  • 產品介紹
  • 規格尺寸
  • 結構圖片
  • 產品說明:

    刀型閘閥顧名思義就是平板閥板底部具有刀型斜切口,具有切斷介質的功能,使得閥門關閉不受介質阻塞。此閥門一般用于 紙漿、煤灰、化工原料、污水、食品等介質的流通啟閉。壓力范圍一般都1.6MPa以內使用,溫度一般在120℃以下使用,高溫也可以用特殊材質代替使用。 根據密封性能要求可以分軟密封和硬密封。軟密封可以達到0泄露,硬密封根據不同泄露等級檢驗

    該閥門操作方便,開啟自由,運動靈活可靠; 閥瓣裝配維修簡單, 密封結構合理, 密封圈更換方便實用。

    刀型閘閥技術參數:

    公稱壓力:0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb

    公稱通徑:DN50~600mm NPS 2"~24"

    適用溫度:-20~+650℃(具體溫度范圍視密封副材質和介質性質而定)

    連接法蘭:ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS

    主體材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M

    密封型式:硬密封、軟密封

    泄漏量:硬密封:D級(液體0.1×DN mm3/s)軟密封:A級 (零泄漏)

    配套附件:安裝法蘭

    刀型閘閥特點:

    ◎啟閉迅速,平衡可靠,自動化程度高。

    ◎安裝高度及位置不受限制。

    ◎采用防爆型電動裝置,在易燃易爆,甚至有毒氣體環境中可以正常工作。

    ◎配有手動,萬一供電間斷,可以手動操作開啟或關閉閥門,有效控制介質,防止事故發生。

    產品訂貨須知:

    一、①電動法蘭式刀型閘閥產品名稱與型號②電動法蘭式刀型閘閥口徑③是否帶附件以便我們的為您正確選型。

    二、若已經由設計單位選定上海湖泉的電動法蘭式刀型閘閥型號,請按電動法蘭式刀型閘閥型號直接向我司銷售部訂購。

    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的湖泉閥門專家為您審核把關。

    感謝您訪問我們的網站【http://ssc549.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。



  • 產品外形及結構尺寸:

    PZ943W/H/F電動法蘭式刀型閘閥(刀閘閥)外形及結構尺寸 (mm)
    DN
    L
    D
    D1
    D2
    H
    z×M
    D0
    50
    43
    160
    125
    100
    285
    4×M16
    180
    65
    46
    180
    145
    120
    298
    4×M16
    180
    80
    46
    195
    160
    135
    315
    4×M16
    220
    100
    52
    215
    180
    155
    365
    8×M16
    220
    125
    56
    245
    210
    185
    400
    8×M16
    230
    150
    56
    280
    240
    210
    475
    8×M20
    280
    200
    60
    335
    295
    265
    540
    8×M20
    360
    250
    68
    390
    350
    320
    630
    12×M20
    360
    300
    78
    440
    400
    368
    780
    12×M20
    400
    350
    78
    500
    460
    428
    885
    16×M20
    400
    400
    102
    565
    515
    482
    990
    16×M22
    400
    450
    114
    615
    565
    532
    1100
    20×M22
    560
    500
    127
    670
    620
    585
    1200
    23×M22
    530
    600
    154
    780
    725
    685
    1450
    20×M27
    600
    800
    190
    1010
    950
    898
    2×M
    24×M30
    680

    PZ943W/H/F電動法蘭式刀型閘閥(刀閘閥)外形及結構尺寸 (mm)
    DN
    L
    D
    D1
    D2
    H
    z×M
    D0
    50
    43
    160
    125
    99
    285
    4×M16
    180
    65
    46
    185
    145
    120
    295
    4×M16
    180
    80
    46
    200
    160
    135
    315
    8×M16
    220
    100
    52
    220
    180
    155
    365
    8×M16
    220
    125
    56
    250
    210
    185
    400
    8×M16
    230
    150
    56
    285
    240
    210
    475
    8×M20
    280
    200
    60
    340
    295
    265
    540
    12×M20
    360
    250
    68
    405
    355
    310
    630
    12×M22
    360
    300
    78
    460
    410
    375
    780
    12×M22
    400
    350
    78
    520
    470
    435
    885
    16×M22
    400
    400
    102
    580
    525
    485
    990
    16×M27
    400
    450
    114
    640
    585
    545
    1100
    20×M27
    530
    500
    127
    715
    650
    609
    1200
    20×M30
    530
    600
    154
    840
    770
    720
    1450
    20×M36
    600
    800
    190
    1025
    950
    898
    2000
    24×M36
    680

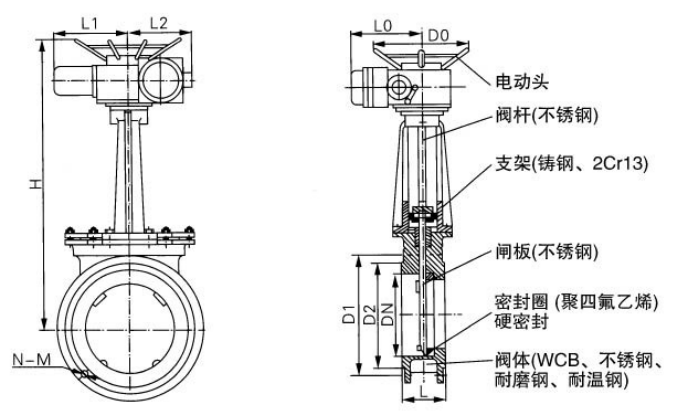

  • PZ943W/H/F電動法蘭式刀型閘閥(刀閘閥)結構圖
