產品名稱：逆止閥H41H—16C-DN200WCB鑄鋼材質[ 2024-07-31 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

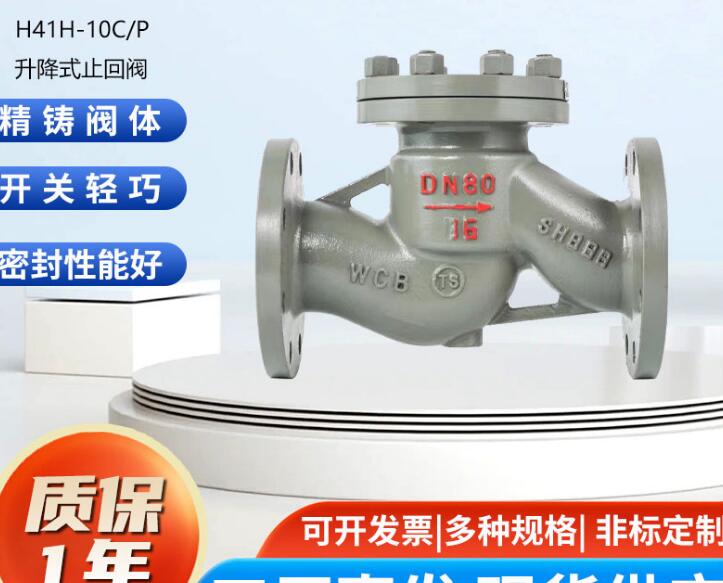

  • 一、逆止閥H41H—16C-DN200WCB鑄鋼材質概述

     逆止閥其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放，還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。根據閥體及內件材質的不同，可適用在化工、石油、發電、水處理、環保等工業系統需防止介質逆向流動管道中。適用于公稱壓力PN1、6～16、0Mpa，工作溫度-29～550℃的石油、化工、火力電站等各種中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置。適用介質為：水、油品、蒸汽等。 H41H 升降式止回閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置；依靠閥瓣自重和流體壓差實現自動阻止流體倒流。

    二、逆止閥H41H—16C-DN200WCB鑄鋼材質性能規范

    閥體材料   公稱壓力
    (MPa)    		 工作溫度
    (℃)
         		 適用介質
    碳 鋼 1．6-6．4   ≤425   水、油品、蒸汽
    10．0、16．0 ≤450 ／
    不銹鋼 P 1．6-16．0 ≤200 硝酸類

    R ／ ／ 醋酸類
    鉻鎳鈦
    耐熱鋼    		 PI 1．6-6．4 ≤550 石油、石油產品
    鉻鉬鋼 1．6-16．0 ≤550 油

    三、H41H 升降式止回閥--主要外形尺寸

    公稱壓力
    PN    		 公稱通徑
    DN    		 主要連接尺寸 外形
    尺寸
    L D D 1 D 2 D 6 b f f 1 Z-φd H
    1.6MPa 40 200 145 110 85 - 16 2 - 4-18 95
    50 230 160 125 100 - 16 2 - 4-18 105
    65 290 180 140 120 - 18 2 - 4-18 120
    80 310 195 165 135 - 20 3 - 8-18 130
    100 350 215 180 155 - 20 3 - 8-18 140
    125 400 245 210 185 - 22 3 - 8-12 155
    150 480 280 240 210 - 24 3 - 8-23 180
    200 600 335 295 265 - 26 3 - 12-23 215


  • DN

    15

    20

    25

    32

    40

    50

    65

    80

    100

    125

    150

    200

    250

    300

    L

    130

    150

    160

    180

    200

    230

    290

    310

    350

    400

    480

    600

    650

    750

    H

    90

    95

    100

    105

    110

    115

    140

    170

    200

    230

    255

    285

    290

    300

    Wt

    14

    15

    16

    17

    18

    19

    24

    29

    40

    58

    83

    100

    105

    110

  • 逆止閥H41H—16C-DN200WCB鑄鋼材質
