產品名稱：skz-310a直行程電動執行器說明書[ 2023-02-17 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片
  • 更多點擊： 執行器

    一、skz-310a直行程電動執行器說明書

    上海湖泉閥門集團有限公司SKZ型系列電動執行器是機電一體化產品，由單片微處理器和外圍芯片組成控制單元，接受標準信號，經CPU運算處理后，直接帶動調節閥位移的執行機構。執行機構各安裝尺寸及力矩達到原標準型號一致，用戶不需另外設計尺寸．廣泛應用于發電、冶金、石油、化工、輕工等行業。

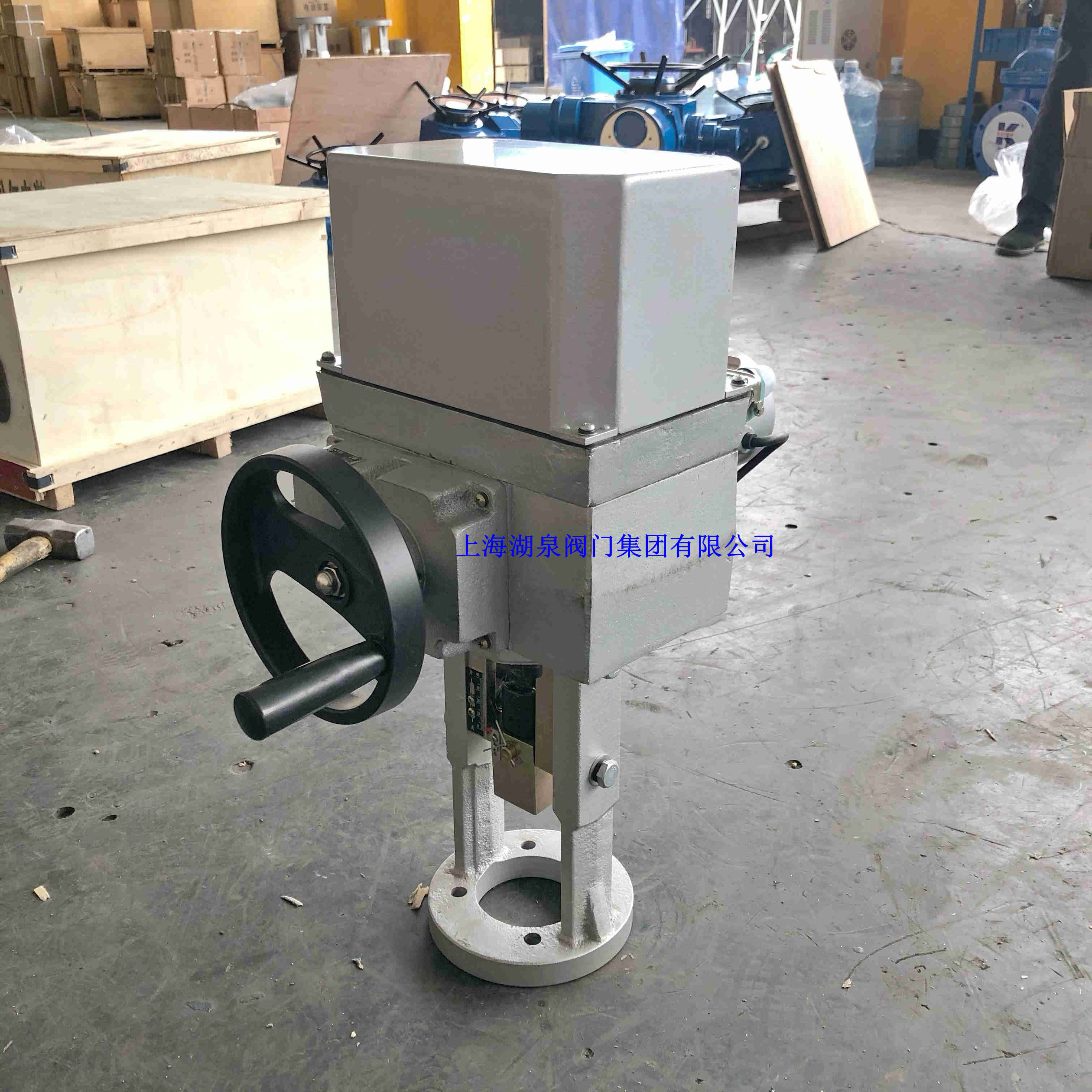

    skz-310a直行程電動執行器說明書

    二、skz-310a直行程電動執行器特點

    1、采用4位高亮度LED數碼管，可以準確而又清晰顯示運行狀態及報警信息
    2、調節無需開蓋，通過操作面板就可以實現，操作簡單易懂
    3、需配上輸入信號線及單相交流電源，即可控制運轉。無需配伺服放大器
    4、控制過程中設有斷信號設定功能
    5、位置發送器采用齒輪式傳動，確保限位可靠準確
    6、電路采用環氧樹脂封裝的模塊結構并經高低溫老化，確保穩定可靠

    三、skz-310a直行程電動執行器型號說明

     SKZ-310(H)
      SK：機電一體化型  Z：直行程  310：輸出力
      H：有“H”為戶外型；無“H”為標準型(選擇項)

    四、skz-310a直行程電動執行器技術參數

        項目名稱   SKZ標準型(不帶H)   SKZ戶外型(帶H)
    　控制
    　 機構　　　    		     輸入信號    4-20mAdc；0-10VDC；1-5VDC；低電平開關量
        反饋信號      　　　　　　 4—20mAdc
        死區      　　　　　  0．4％—3％
        基本誤差     　　　　　　　±2．5％
        回差    　　　　　　　 ≤1．5％
        限位    　　　　　    開側，閉側
        開度檢測  　　　　　　精密導電塑料電位器

    　 動力　    		     動力    　　　　　　　 220V，50Hz
        驅動電機    　　　　　　　 伺服電機
    　附屬機構     加熱器   　　　　　　　  選擇件
        手動機構   　　　　　　　　  手輪
    　安裝
    　 條件　　    		     環境溫度 　　　　　　無加熱器—25℃～+70℃
        相對濕度    　　　　　　　　 <95％
        環境氣體    　　　　　　　 無腐蝕性氣體
        接線口     十四線插頭     接線柱
        防護等級 　     IP65


  • 型號與規格
       　 型號    		 　額定負載
      　 (N)    		 　額定行程
      　 (mm)    		 全行程時間
         (S)    		 　額定電流
         (A)    		     質量
         (Kg)
    　　SKZ-310 　4000 　　     10     8 　 0.65 　　 　  50 　　
        16    12.5
        25     20
        30     24
    　　SKZ410  　6400 　　     18     16 　 0.65 　　 　  50 　　
        30     24
        40     32
        60     50
    　  SKZ-510 　16000 　　     30     16 　 1.5 　　 　  95 　　
        50     30
        60     40
        100     60
    　
        SKZ-610
        　　    		 　25000 　　     30     16 　 2.5 　　 　  110 　　
        50     30
        60     40
        100     60
