  • 一、D943H-16C DN500 隔爆型電動蝶閥產品介紹

        本蝶閥均引進國外先進技術，有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。閥板全采用不銹鋼。它廣泛應用于電力、環保、化工、鋼廠、石油等行業的工業過程自動控制系統中。

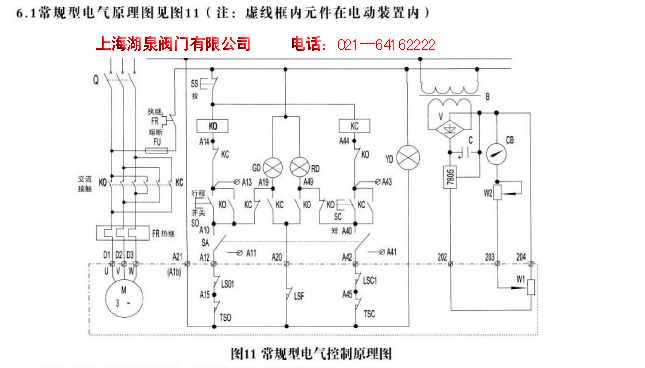

    二、D943H-16C DN500 隔爆型電動蝶閥接線圖



    三 、D943H-16C DN500 隔爆型電動蝶閥性能特點

        1．結構獨特、型小輕便、操作靈活、省力、方便；
        2．密封可靠，可達到氣密封無泄漏；
        3．流量特性趨于直線調節性有最佳；
        4．采用三偏心原理，使密封面近似零靡損延長了閥門的使用壽命；
        5．應用范圍廣。如：可用于水、蒸氣、油品、空氣、煤氣等介質。

    四 、D943H-16C DN500 隔爆型電動蝶閥外形及尺寸
    公稱通徑DN 結構長度（標準值） 外形尺寸（參考值） 連接尺寸9標準植）
    PN0.6MPa              PN1.0MPa              PN1.6MPa
    毫米 L H H0 A B D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
    50 108 82.5 338 180 65 140 110 88 4~14 165 125 99 4~18 165 125 99 4~18
    65 112 92.5 358 180 65 160 130 108 4~14 185 145 118 4~18 185 145 118 4~18
    80 114 100 413 245 72 190 150 124 4~18 200 160 132 8~18 200 160 132 8~18
    100 127 110 428 240 72 210 170 144 4~18 220 180 156 8~18 220 180 156 8~18
    125 140 125 444 240 72 240 200 172 8~18 250 210 184 8~18 250 210 184 8~18
    150 140 142.5 553 350 93 265 225 199 8~18 285 240 211 8~22 285 240 211 8~22
    200 152 170 678 350 93 320 280 254 8~18 340 295 266 8~22 340 295 266 12~22
    250 250 197.5 742 550 350 375 335 309 12~18 395 350 319 12~22 405 355 319 12~26
    300 270 222.5 803 600 350 440 395 363 12~22 445 400 370 12~22 460 410 370 12~26
    350 290 252.5 866 600 350 490 445 413 12~22 505 460 429 16~22 520 470 429 16~26
    400 310 282.5 940 600 350 540 495 463 16~22 565 515 480 16~26 580 525 480 16~30
    450 330 307.5 995 750 380 595 550 518 16~22 615 565 530 20~26 640 585 548 20~30
    500 350 335 1058 750 380 645 600 568 20~22 670 620 582 20~26 715 650 609 20~33
    600 390 390 1163 750 380 755 705 667 20~26 780 725 682 20~30 840 770 720 20~36
    700 430 447.5 1283 750 380 860 810 772 24~26 895 840 794 24~30 910 840 794 24~36
    800 470 507.5 1398 750 380 975 920 878 24~30 1015 950 901 24~33 1025 950 901 24~39
    900 510 557.5 1498 1250 380 1075 1020 978 24~30 1115 1050 1001 28~33 1125 1050 1001 28~39
    1000 550 615 1608 1500 580 1175 1120 1078 28~30 1230 1160 1112 28~36 1255 1170 1112 28~42
    1200 630 727.5 1876 1500 580 1405 1340 1295 32~33 1455 1380 1328 32~39 1485 1390 1328 32~
