產品名稱：PZ941H-16/25/40C電動排渣閘閥[ 2021-05-19 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、PZ941H-16/25/40C電動排渣閘閥產品介紹

    上海湖泉閥門有限公司 PZ941H-16/25/40C電動排渣閘閥閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性排渣閘閥適用于公稱壓力P N 1.6～6.4Mpa，工作溫度0～100℃的火力電站水利排渣系統及水利工程的灰漿排放系統管路上，切斷或接通管路中聽介質，適用介質為：灰水混合物，渣水混合物（渣水比1：6，最大粒度＜50 mm）。

    二、PZ941H-16/25/40C電動排渣閘閥工作原理

    上海湖泉PZ941H排渣閘閥過流部件材質跟普通閘閥不一樣，耐磨性要好。另外結構上也不一樣，不能存渣，一般在出口底部設有排渣溝，利于排渣。采用明桿楔式剛性單閘板，閥座密封面材料為硬質合金（碳鋼+鈷鉻鎢），適用于電廠、冶金和水泥等行業的煤粉、灰渣等物料的輸送管線，起到截止和通流的作用。

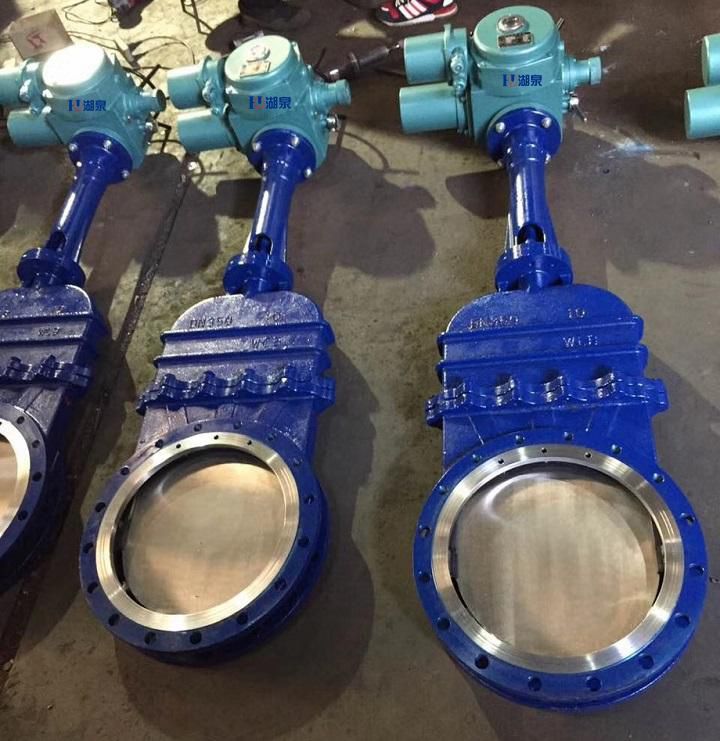

    三、PZ941H-16/25/40C電動排渣閘閥產品圖

    PZ941H-16/25/40C電動排渣閘閥

  • 四、PZ941H-16/25/40C電動排渣閘閥主要規格尺寸

    型號
    Type    		 公稱通徑
    DN/mm
    Nominal
    diameter    		 主要尺寸
    L D D1 D2 b Z-?d H
    PZ41H-10C
    PL41H-10C
    PZ41H-16C
    PL41H-16C
    NPZ41H-10C
    NPZ41H-16C
    電動排渣閥
    尺寸同上，
    高度重量加電動頭。
    Dimensions of
    motor-driven
    valve are the
    same as the
    above with
    extra height    		 50 250 165 125 102 20 4-?18 335
    80 280 200 150 133 22 8-?18 510
    100 300 220 180 150 24 8-?18 685
    150 350 285 240 212 28 8-?22 790
    200 400 340 295 268 30 12-?22 885
    250 450 405 355 320 32 12-?26 1015
    300 500 460 41O 370 34 12-?26 1190
    350 550 520 470 430 38 16-?26 1350
    400 600 580 525 482 40 16-?30 1460
    500 700 715 650 585 46 20-?33 1820
    　PZ41H-25
    PZ941H-25
    NPZ41H-25
    NPZ941H-25
    電動尺寸同上，高度、
    重量外加電動裝置。
    Dimensions
    are the same
    as the above
    With extra
    height and
    Weight of the
    motor    		 50 250 165 125 102 20 4-?18 335
    80 280 200 150 133 22 8-?18 510
    100 300 235 190 158 24 8-?22 685
    150 350 300 250 212 30 8-?26 190
    200 400 360 31O 278 34 12-?26 885
    250 450 425 370 335 36 12-?30 1015
    300 500 485 430 390 40 16-?30 1190
    350 550 555 490 450 44 16-?33 1350
    400 600 620 550 505 48 16-?36 1460
    450 650 670 600 555 50 20-?36 1620
    500 700 730 660 615 52 20-?36 1820
    PL41H-25
    PL941H-25
    電動尺寸同上，
    高度、重量
    外加電動裝置。
    Dimensions
    are the Same
    as the above
    With extra
    height and
    Weight of the
    mortor    		 150 400 300 250 212 30 8-?26 91O
    200 500 360 31O 278 34 12-?26 1100
    250 550 425 370 335 36 12-?30 1430
    300 650 485 430 390 40 16-?30 1558
    350 700 555 490 450 44 16-?33 1678
    400 750 620 550 505 48 16-?36 1830
    450 850 670 600 555 50 20-?36 1990
    500 900 730 660 615 52 20-?36 2160
