產品名稱： 電動耐磨高溫排渣閘閥（PZ941H/Y-10/16/25C）[ 2021-09-03 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、 電動耐磨高溫排渣閘閥（PZ941H/Y-10/16/25C）產品介紹

    上海湖泉閥門有限公司 電動耐磨高溫排渣閘閥（PZ941H/Y-10/16/25C）采用法蘭連接、體材料為碳素鋼，具有排渣功能的閘閥。是工作溫度在0～100℃的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物，渣水混合物。湖泉閥門排渣閘閥采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接。排渣閘閥閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性。不存渣，啟閉靈活，不卡阻、耐用沖蝕、耐擦傷、摩擦力小、密封可靠。排渣閘閥啟閉件采用半密封副強制密封，性能優良。

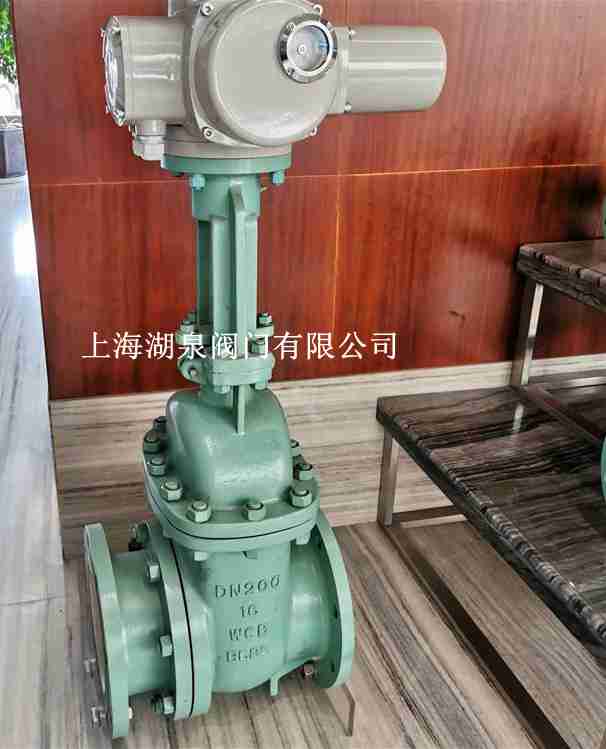

    電動耐磨高溫排渣閘閥（PZ941H/Y-10/16/25C）

    二、 電動耐磨高溫排渣閘閥（PZ941H/Y-10/16/25C）產品特點

    1、電動耐磨高溫排渣閘閥采用中法蘭螺栓連接，支管兩端為法蘭連接結構。
    2、啟閉件采用半密封副強制密封，性能優良。
    3、電動耐磨高溫排渣閘閥閥體內腔噴焊耐磨材料，密封副材料選用耐磨合金，耐磨性強、耐沖蝕、耐擦傷、摩擦力小、密封可靠。
    4、閥體出口流道線型合理，不存渣，啟閉靈活，不卡阻。
    5、電動耐磨高溫排渣閘閥閥桿表面經調質及氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。
    6、中大口徑設置滾動軸承，啟閉輕松。

    三、電動耐磨高溫排渣閘閥（PZ941H/Y-10/16/25C）產品技術參數

     設計與制造  GB/T12224
    連接端尺寸   結構長度 GB/T 12221
     法蘭尺寸  GB/T 9113.1
     檢驗與試驗  GB/T 9092
     材料 碳鋼   GB/T 12229
    不銹鋼   GB/T 12230
     標志 GB/T 12220
      供貨   GB/T 12252

    序號  名稱  材料  序號  名稱  材料
     1  右閥體  WCB  8  閥蓋  WCB
     2  左閥體  WCB  9  填料  柔性石墨
     3  閘板  WCB+結構陶瓷  10  支架  WCB
     4 閥座   結構陶瓷  11  填料壓板  WCB
     5  閥桿  2Cr13  12  閥桿螺母  青銅
     6  螺栓  25#  13  手動裝置  組合件
     7  螺母  25#




  • DN  PN(Mpa)  L  D  D1  C  H  n-d
     50  1.0  250  165 125  20  335 4-Φ18
     80  280  200  160  20  510 8-Φ18
     100  300  220  180  22 685 8-Φ18
     150  350  285  240  24  790 8-Φ22
     200  400  340  295  24  885 8-Φ22
     250  450  395  350  26  1015 12-Φ22
     300  500  445  400  26  1190 16-Φ26
     350  550  505  460  26  1350 16-Φ22
    400  600  565  515   26  1460 16-Φ26

     DN  PN(Mpa)  L  D  D1  C  H  n-d
     50  1.6  250  165  125  20  335 4-Φ18
     80  280  200  160  20  510 8-Φ18
     100  300  220  180  22  685 8-Φ18
    125 325  250  210  22 730 8-Φ18
     150 350   285  240  24  790 8-Φ22
     200 400  340  295  24  885 12-Φ22
     250 450   405  355  26  1015 12-Φ26
     300 500   460  410  28  1190 12-Φ26
     350  550 520  470  30  1350 16-Φ26
    400   600  580  525  32  1460 16-Φ30

     DN  PN(Mpa)  L  D  D1  C  H  n-d
     50 2.5   250  165  125  20  345 4-Φ18
     80  280  200  160  24 520 8-Φ18
     100  300 235  190  24  695 8-Φ22
    125  325 270 220 26 755 8-Φ26
     150 350  300  250  28  810 8-Φ26
     200  400  360 310  30  955 12-Φ26
     250  450   425  370  32  1100 12-Φ30
     300  500 485  430  34  1240 16-Φ30
     350 550  555   490  38  1410 16-Φ33

     DN  PN(Mpa)  L  D  D1  C  H  n-d
     50  4.0  250  165  125  20  355 4-Φ18
     80  310  200  160 24  540 8-Φ18
     100  335  235  190  24  720 8-Φ22
    125 400 270 220 26 770 8-Φ26
     150  450  300  250  28  820 8-Φ26
     200  550  375  320  34  965 12-Φ30
     250  650  450 385  38  1050 12-Φ33
     300  750  515  450  42   1200 16-Φ33
