上海湖泉閥門集團有限公司對夾式電動
蝶閥尺寸表,型號規格,上海對夾式

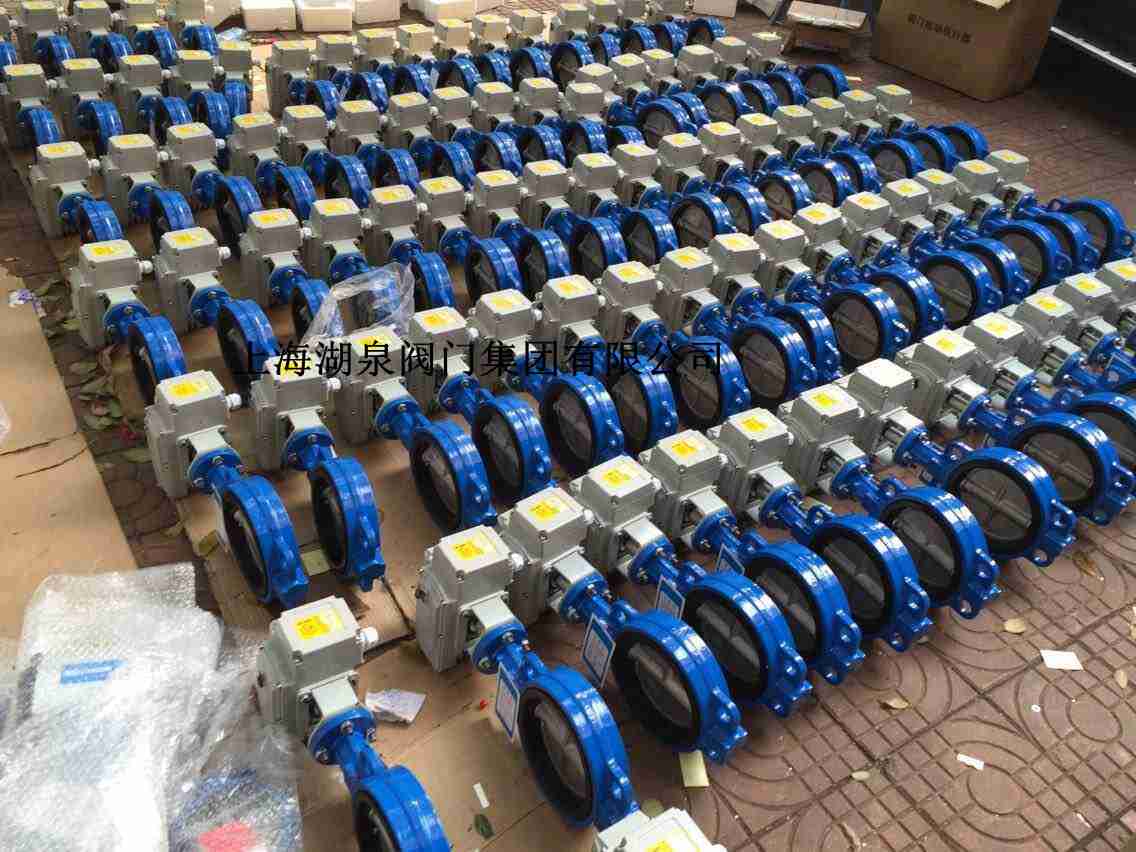

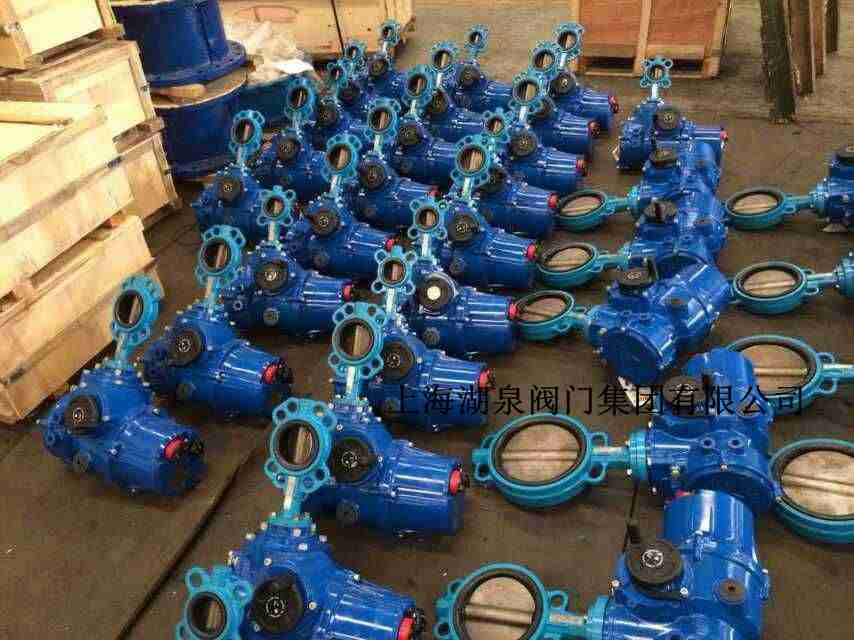

電動蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°-90°之間,可以起到流量調節的作用,當?shù)逍D(zhuǎn)到90°時,電動閥門達到最大開度。湖泉閥門廠家介紹對夾式電動蝶閥規格尺寸。對夾式電動蝶閥是采用對夾連接方式的蝶閥,它的蝶板安裝于管道的直徑方向,在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉。資源描述: 《對夾式蝶閥法蘭尺寸及安裝尺寸表》由會員分享,可在線閱讀,更多相關《對夾式夾電動蝶閥標準標準尺寸參數: 【閥體材質】:球墨鑄鐵、304、316、316L 【閥板材質】:304、316、316L、尼龍板、鋁青銅、球鐵鍍鎳等 【密封閥座】:NBR、EPDM、PTFE 【壓力等級】:對夾式軟密封蝶閥規格圖及蝶閥尺寸表(適用蝶閥型號D971X、D371X) 法蘭式軟密封蝶閥規格圖及蝶閥尺寸表(適用蝶閥型號:D41X、D341X) 我們電動閥門行業種類繁多,最常用的就是蝶閥,有國標蝶閥...
蝶閥法蘭尺寸及安裝尺寸表對夾式蝶閥型號
D71X 手柄對夾蝶閥
D371X 渦輪式對夾蝶閥
D671X 氣動對夾蝶閥
D971X 電動對夾蝶閥
D371F 襯氟對夾蝶閥
D71F4 襯四氟手柄對夾蝶閥
D371F4 襯四氨蝸輪對夾蝶閥
常見的蝶閥型號如下:通風蝶閥的型號: D341H、D341W; 三偏心對夾硬密封蝶閥型號: D73H、D373H、D673H、D973H; 中線蝶閥型號: D41X、D341X、D641X、D941X; 中線對夾蝶閥型號: D71X、D371X、D671X、D971X。
對夾式
電動蝶閥尺寸表,型號規格
DN |
L |
H |
HO |
A |
B |
0.6MPa |
1.0MPa |
1.6MPa |
DO |
n-d |
DO |
n-d |
DO |
n-d |
50 |
43 |
63 |
235 |
270 |
110 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
65 |
46 |
70 |
250 |
270 |
110 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
80 |
46 |
83 |
275 |
270 |
110 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
100 |
52 |
105 |
316 |
270 |
110 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
125 |
56 |
115 |
340 |
310 |
110 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
150 |
56 |
137 |
376 |
310 |
110 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
200 |
60 |
164 |
430 |
353 |
150 |
280 |
8-18 |
295 |
8-22 |
295 |
8-22 |
250 |
68 |
206 |
499 |
353 |
150 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
300 |
78 |
230 |
570 |
380 |
150 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
對夾式蝶閥型號及分類 對夾式電動蝶閥尺寸表,型號規格 對夾式蝶閥根據驅動方式可分為電動對夾式蝶閥、氣動對夾式蝶閥、渦輪對夾式蝶閥、手柄對夾式蝶 閥。 電動對夾式蝶閥型號:D971X—10/16 氣動對夾式蝶閥型號:D671X—10/16 渦輪對夾式蝶閥型號:D371X—10/16 手柄對夾式蝶閥型號:D71X—10/16 對夾式蝶閥根據密封材質可分為對夾式軟密封蝶閥、對夾式硬密封蝶閥。 對夾式軟密封蝶閥型號:D371X—10/16 對夾式硬密封蝶閥型號:D373H—10/16
