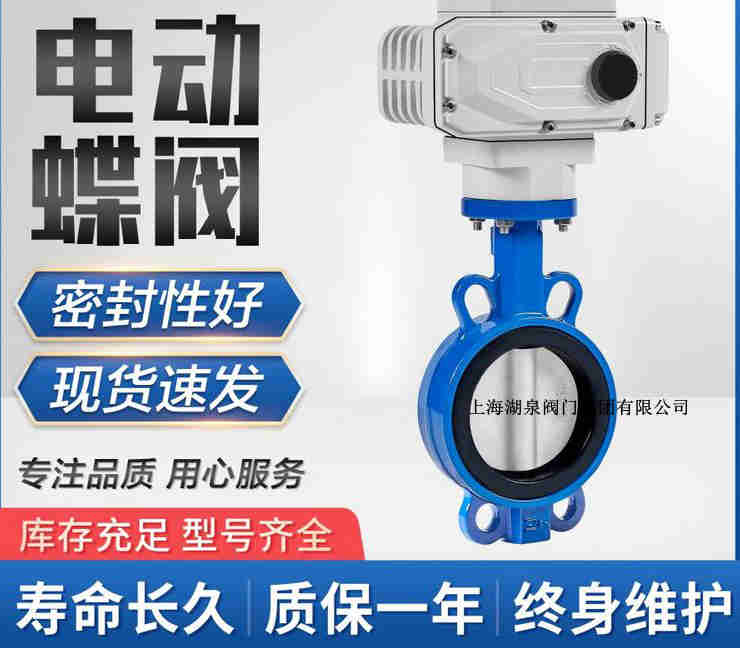

上海湖泉閥門集團有限公司對夾式電動蝶閥接線圖和安裝圖，電動對夾式蝶閥根據220V/380V/DC24V等開關電源為led驅動器，但不一樣的工作電壓及控制方式，所相匹配的布線方法也均不一樣，客戶需開展詳盡掌握及認知能力！對夾式蝶閥的結構比較短小，占用空間小，安裝的時 候先用對夾式蝶閥專用法蘭將其固定，然后將固定好的對 夾式法蘭放入管道兩端法蘭中間，用螺栓穿過對夾式蝶閥 專用法蘭和管道法蘭將其固定，就可實現對管路中流體介 質的控制（如果管道上沒有法蘭，則需要將蝶閥專用法蘭 焊接在管道上）。對夾式蝶閥產品占用空間小的特性，讓其特 別適合空間狹窄或管道之間距離比較小的場合安裝使用。閥放置于預安裝的兩片對夾蝶閥專用 法蘭之間，注意將法蘭螺栓孔與蝶閥閥體圓孔對齊。將螺栓和螺母插入法蘭孔將閥體與法蘭連接，校 正一下法里面的平整度，但注意不要把螺栓螺母擰的過 緊。

開關型帶有源燈指示電動蝶閥接線圖，共有5根接線，1，2，3是控制部分，1，4，5是反饋部分 2，開關型帶無源觸點型反饋電動蝶閥接線圖，1，2，3是控制部分接線，4，5，6為無源觸點反饋 3，開關型帶開度信號反饋電動蝶閥接線圖。1，2，3為控制接線部分，4，5，6為反饋部分，輸出0-5K的電阻值，可以選定 4，AC380V三相電源電動蝶閥接線圖 5，智能調節式電動蝶閥接線圖，輸入輸出4－20mA 。

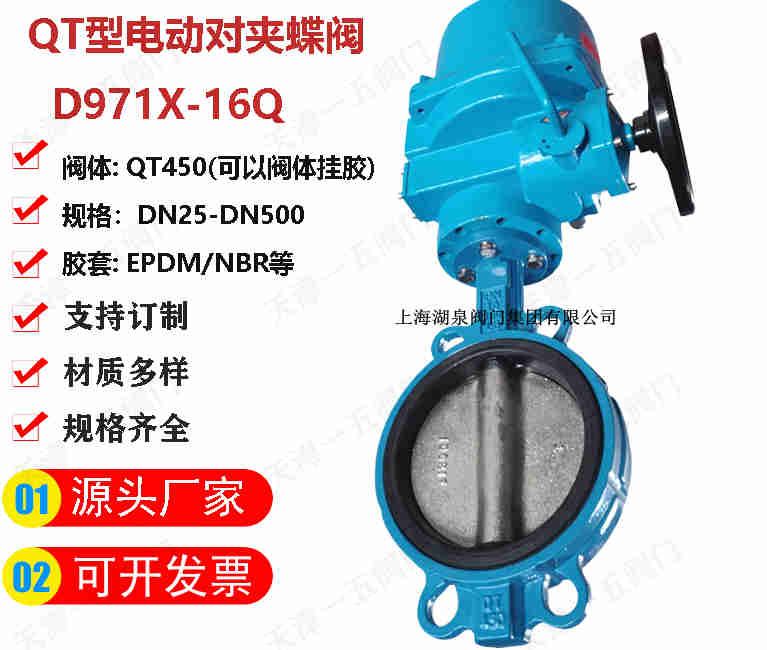

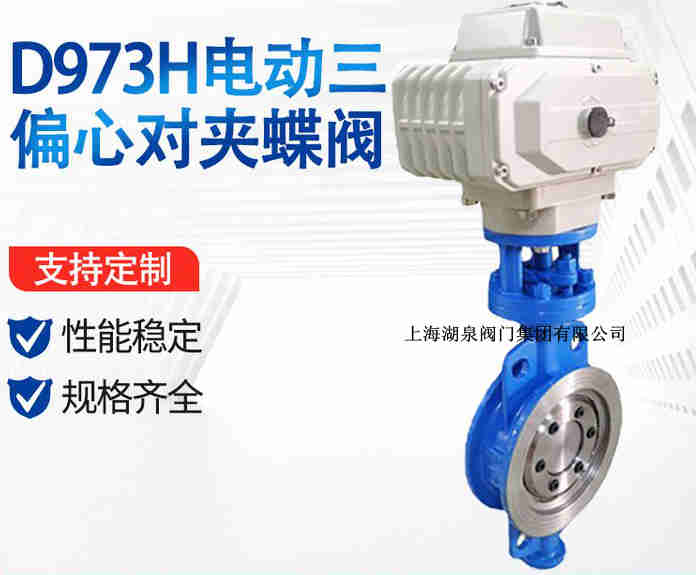

對夾式電動蝶閥接線圖和安裝圖

電動執行器	普通開關型、無源觸點開關型 電位計型帶電阻輸出 電位計型帶4-20mA 調節型輸入輸出4-20mA
防爆電動執行器	EX dⅡBT4   EX d11 CT6 調節型、開關型
電壓	AC220V AC110V AC380 DC12V DC24V DC110V
公稱通徑	DN15-100mm
公稱壓力	1.0-1.6MPa
適用溫度	EPDM:-30~+100℃ PTFE:-30~+120℃
連接方式	對夾式、凸耳對夾式
閥體結構	A型、LT型
閥體材質	球墨鑄鐵、304、316
閥板材質	球墨鑄鐵、304、316
閥座襯里	EPDM、PTFE
適用介質	水液，氣體，油類等
電動閥門接線圖及工作原理


 對夾式電動蝶閥接線圖和安裝圖主要尺寸

DN （mm）	NPS (inch)	L	D	D1	D2	F	B	N-?D	W	D0	H	WT(kg)
		PN0.6MPa
40	1 1/2	106	130	100	80	3	16	4-?14	160		140	10
50	2	108	140	110	90	3	16	4-?14	200		160	12
65	2 1/2	112	160	130	110	3	16	4-?14	250		160	13
80	3	114	185	150	125	3	18	4-?18	250		170	14
100	4	127	205	170	145	3	18	4-?18	300		180	16
125	5	140	235	200	175	3	20	8-?18	300		275	18
150	6	140	260	225	200	3	20	8-?18		200	295	38
200	8	152	315	280	255	3	22	8-?18		200	320	74
250	10	250	370	335	310	3	24	12-?18		240	385	105
300	12	270	435	375	362	4	24	12-?23		240	390	142
350	14	290	485	445	412	4	26	12-?23		240	460	179
400	16	310	535	495	462	4	28	16-?23		280	510	220
450	18	330	590	550	518	4	28	16-?23		280	540	268
500	20	350	640	600	568	4	30	16-?23		320	570	378
600	24	390	755	705	670	5	30	20-?25		320	660	608
700	28	430	860	810	775	5	32	24-?25		360	710	1050
800	32	470	975	920	880	5	34	24-?30		360	780	1320
900	36	510	1075	1020	980	5	36	24-?30		380	885	1795
1000	40	550	1175	1120	1080	5	36	28-?30		400	990


1、將蝶閥放置于預安裝的兩片法蘭之間，注意螺栓孔要整齊對齊。
2、將四對螺栓螺母輕輕插入法蘭孔，將螺母稍加擰緊以校正法蘭面的平面度；
3、將法蘭利用點焊固定于管道上；
4、對夾式電動蝶閥接線圖和安裝圖將蝶閥移出；
5、對夾式電動蝶閥接線圖和安裝圖將法蘭完全焊接固定在管道上；
6、待焊口冷卻后再安裝蝶閥。保證蝶閥在法蘭中有足夠活動空間以防止閥門被損壞，并保證閥板有一定的開度；
7、校正蝶閥位置并將四對螺栓擰緊，（注意不要擰得過緊）
8、將蝶閥打開，保證閥板能自由開閉，然后使閥板輕微開啟；
9、交叉均衡將所有螺母擰緊；
10、對夾式電動蝶閥接線圖和安裝圖再次確認蝶閥能自由開閉，注意：確認閥板沒有碰到管道。
