球閥q11f-16是什么型號?什么意思

[ 2024-06-21 ]
球閥Q11F-16是一種閥門,其中“Q11F”是型號,具體代表:12 “Q”代表球閥的類型。 “11”中的第一個“1”代表內螺絲連接,第二個“1”代表直通式球閥。 “F”代表閥座的密封面。 “16”代表公稱壓力,即16kg,也就是1.6mpa。 這種球閥通常用于管路中做切斷、分配和改變介質的流動方向。Q11F-16球閥的材質通常是不銹鋼,具有較好的耐腐蝕性和耐壓性,適用于多種工業和民用場合。

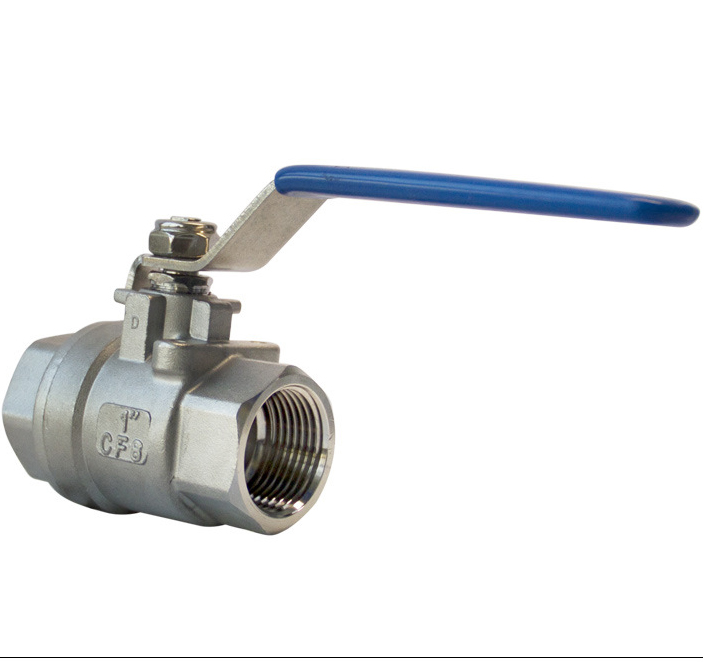

球閥q11f-16是什么型號?什么意思
常??吹絈11F-16-25P和Q11F-16-40P,這些字母以及數值代表的是什么?

(1)  類型代號Q,表示球閥;

(2)  傳動方式代號O(省略),表示手動;

(3)  連接形式代號1,表示內螺紋(2表示外螺紋);

(4)  結構形式代號1,表示直通式球閥

(5)  密封面材料F,表示閥座密封面或襯里材料為氟塑料;

(6) 公稱壓力代號16,表示16kg,即1.6mpa

(7) 閥體材料代號P,表示閥體材料為不銹鋼材質(304類)。

球閥

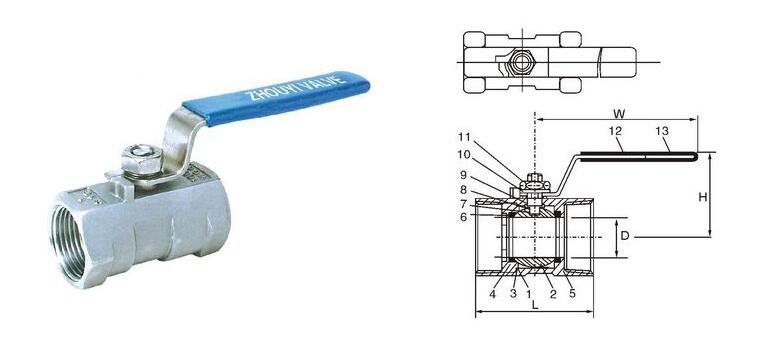

Q11F-16/64(P,R)一片式球閥,是內螺紋球閥及對焊連接球閥分為整體式。一片式球閥閥體鑄造采用臺灣引進的先進工藝,結構合理、造型美觀。一片式球閥閥座采用彈性密封結構,密封可靠,啟閉輕松。 閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。一片式球閥設置90°開關定位機構,根據需要加鎖以防止誤操作,驅動方式:手動、電動、氣動。
電動閥

一片式球閥適用于PN1.0~4.0MPa,工作溫度-29~180℃(密封圈為增強聚四氟乙烯)或-29~300℃(密封圈為對位聚苯)的各種管路上,用于截斷或接通管路中的介質。 選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

SIZE 1/4″ 3/8″ 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″
D 5.0 7.0 9.2 12.5 15.0 20.0 24.5 32
L 40 45 58 60 72 78 83 100
H 35 37 43.5 47 50 57 69 74.5
E 64 70 90 90 103 103 127 127
重量WT(g) 55 95 165 250 405 525 850 1400
球閥廠家

注意事項:

一片式球閥按其通道位置可分為直通式,三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。廣式球閥安裝與維護應注意以下事項:
 1、要留有閥柄旋轉的位置。
 2.、不能用作節流。
 3、帶傳動機構的球閥應直立安裝。
