電動調節閥使用安裝說明書
1、上海湖泉電動調節閥技術參數：
·口徑范圍：二通蒸汽/高溫蒸汽DN25...DN150, 三通蒸汽/高溫蒸汽 DN25...DN150
·泄漏率：二/三通DN25～N150 < KvS值的0.02%
·介質：蒸汽/飽和蒸汽
·介質溫度：2...+180℃蒸汽/2...+220℃高溫蒸汽
·與管道連接螺紋：ISO 7/1, GB/T7306.1和ANSI B 16.5.
·流量特性：等線性或等百分比 （用戶在智能型驅動器上選擇）
·閥體承壓：1.6MPa、2.5MPa、4.0MPa
·閥體材料：鑄鋼
·閥芯材料：不銹鋼
·閥桿材料：不銹鋼
·密封結構：V型密封圈＋不銹鋼彈簧自補償
·V型密封圈：聚四氟乙烯

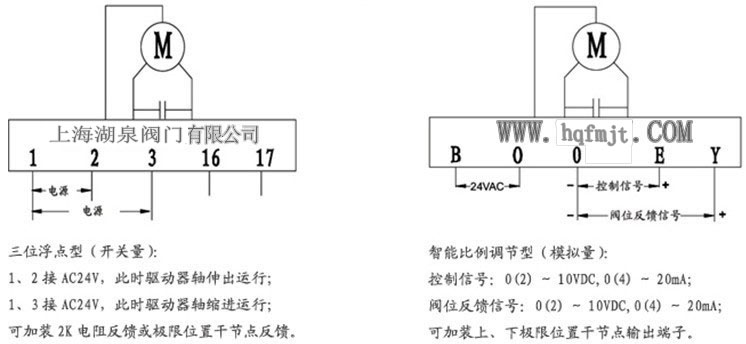

2、上海湖泉電動調節閥線示意圖:
3、上海湖泉電動調節閥技術參數:
·標稱輸出力：2500N/4000N
·實際輸出力：2500N～3000N/ 4000N～5000N
·功率消耗：10VA （三位浮點型）/ 12VA （比例調節型）
·輸入信號：0（2）～10VDC, 0（4）～20mA（僅比例調節型）
·反饋信號：0（2）～10VDC, 0（4）～20mA（僅比例調節型）
·運行方式：直行程驅動器, 最大行程 42 mm
·支架材料：壓鑄鋁（經表面防銹處理）
·上蓋材料：壓鑄鋁（經表面防銹處理）
·電機：交流限力式永磁同步電機
·全行程時間：125秒/40mm（50Hz）（具體時間依據閥體行程）
·手動裝置：供選擇（如需手動功能請將型號中N替換為M）
·機殼防護等級：IP54
·產品凈重：5Kg
·包裝尺寸：20cm長×18cm寬×34cm高
