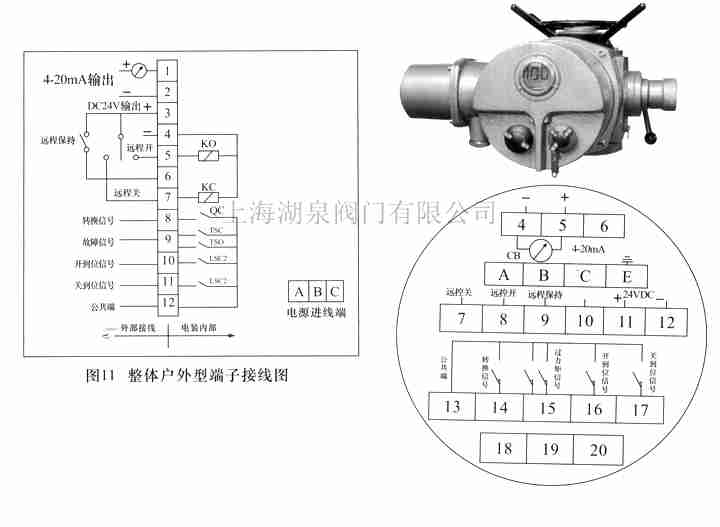

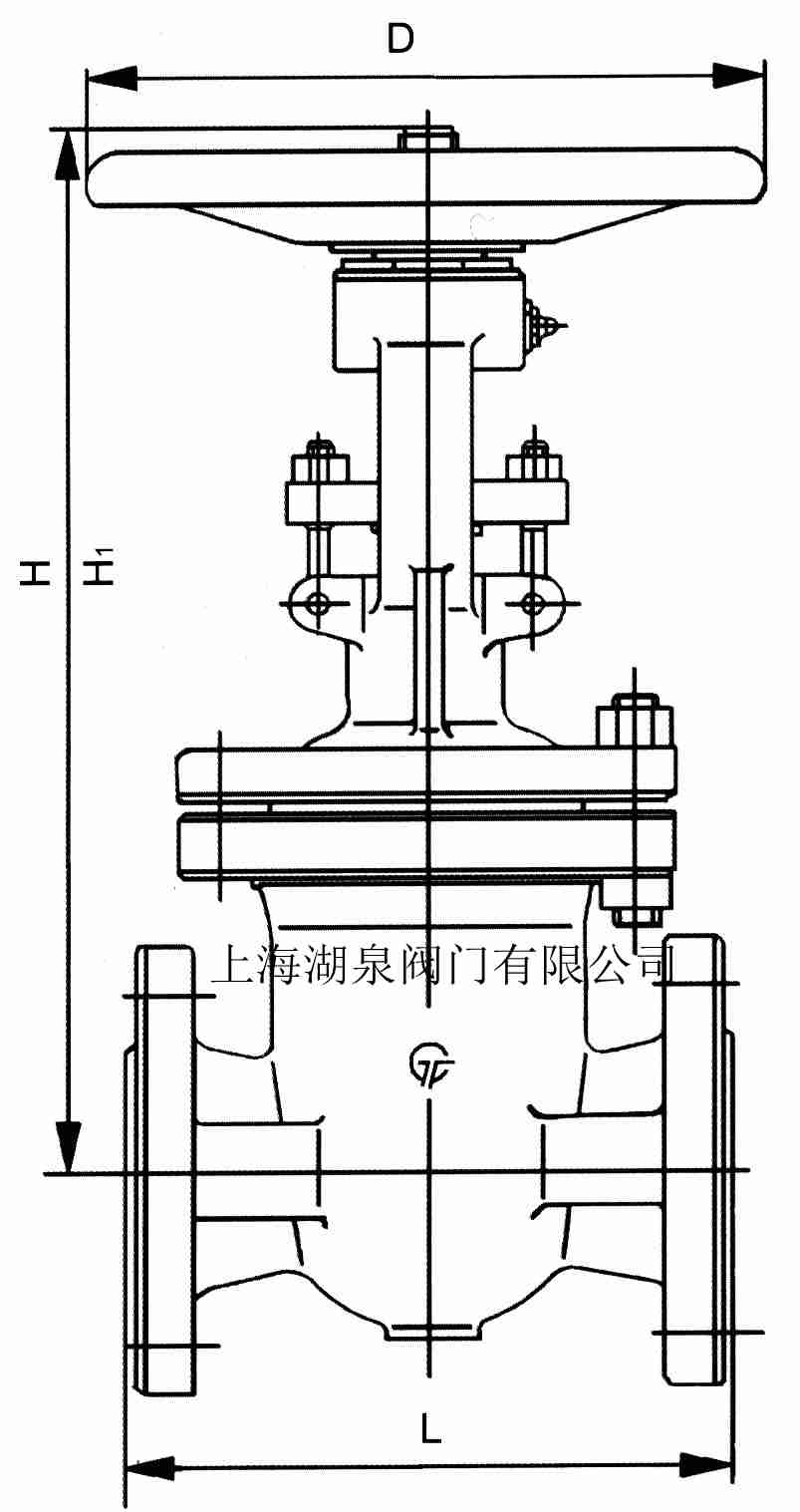

電動閘閥結構圖解大家知道嗎？下面上海湖泉閥門廠家給你做詳細的說明：我公司生產的電動閘閥由、閥蓋、閥桿、閥體、閘板、驅動及另外零件(緊固件、閥桿螺母、密封填料)組成，湖泉閥門電動閘閥閥桿按流動內容分為明桿(起落軸)和暗桿(扭轉軸)，閘閥是以而分為明桿閘閥和暗桿閘閥兩種。電動閘閥結構圖介紹: 電動閘閥的內部結構是什么樣子的呢?電動閘閥的啟閉是閘板,閘閥結構是閘板運動方向與流體方向相垂直,閘閥關閉時,密封面依靠介質壓力來密封, 湖泉閥門普通電動閘閥的中法蘭通常采用墊片密封結構(圖1)。優點是易于加工，密封可靠，需用的螺栓力矩小。缺點是易損壞，需定期更換。采用填料密封結構或波紋管與填料雙層密封結構。對于填料密封結構，由于湖泉閥門電動閘閥的動作原理使閥桿與填料之間有相對運動以及閥內介質壓力或溫度變化對填料的影響，隨著閥門啟閉次數的增加，便會從填料處產生泄漏。對于波紋管密封結構，由于閘閥啟閉行程長，波紋管如滿足行程要求，則需將閥蓋加長，整機高度增加，重心上移，不利于電動閥門在艦船上回路系統中使用。

湖泉閥門全封閉電動閘閥采用無墊片硬密封結構。此種密封結構性能可靠，不受溫度波動的影響，保證高溫高壓介質工況下的密封性能，避免了因墊片疲勞或超過壽命期限等引起的介質泄漏，減少污染。缺點是這種電動閘閥需用的螺栓力矩大，不易加工。采用內循環滾珠絲杠副結構。在高溫高壓介質潤滑條件下，可防止介質中的腐蝕性異物進入絲杠副中使閥門運行時出現聲音異?，F象。滾珠絲杠副由絲杠、螺母和滾珠組成。它的功能是將電動閘閥旋轉運動轉化成直線運動，由于滾珠絲杠副的絲杠與絲杠螺母之間有很多滾珠在做滾動運動，減少了摩擦力矩，使傳動力矩亦隨之減小，可選用功率較小的電動閘閥驅動機構，所以能得到較高的運動效率。

平板電動閘閥內部結構部件說明： 　　1、它的閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使平板閘閥進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到 輕松開、關閥門。 　　2、在全開時，無壓力損失，通道平滑為直線，流阻系數極小，可通毛球清掃管線。 3、自密封的填料結構，密封性比普通石墨填料密封可靠，并且在填料密封面注入油脂，密封面達到零泄漏標準，解決了電動閥門跑、滴、漏 的常見問題。 　　4、平板電動閘閥關閉時能自動卸掉內腔高壓，保證使用安全。 　　5、全封閉結構，防護性能好，可適應全天候要求。 　　6、電動閘閥閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。 　　7、閥座有自清洗功能，并且在電動閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。 　　8、電動閥門執行機構的故障不會影響到電動閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。 　　9、軛架套管 – 鋁青銅軛架套管配置針形止推軸承，大程度減少操作扭矩。 　　10、電動閘閥閥桿 – 螺紋長度直到托架；銷釘和點焊；具有穩定性。 　　11、壓力密封 – 結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現好的閥帽密封。 　　12、電動閘閥閥座環 – 焊接閥座環垂直于流動通道，易于維護。 　　13、電動執行器 – 這些閥門可以配置電動、液動或氣動執行器。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。

電動閘閥的閘板隨閥桿一起作直線運動的，叫升降桿電動閘閥，亦叫明桿電動閘閥。通常在升降桿上有梯形螺紋，通過電動閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏?。開啟電動閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現現象，通常在開到頂點位置上，再倒回1/2－1圈，作為全開電動閥門的位置。因此，電動閥門的全開位置，按閘板的位置即行程來確定。有的閘閥，閥桿螺母設在閘板上，手輪轉動帶動電動閥桿轉動，而使閘板提升，這種閥門叫做旋轉桿電動閘閥，或叫暗桿電動閘閥。
