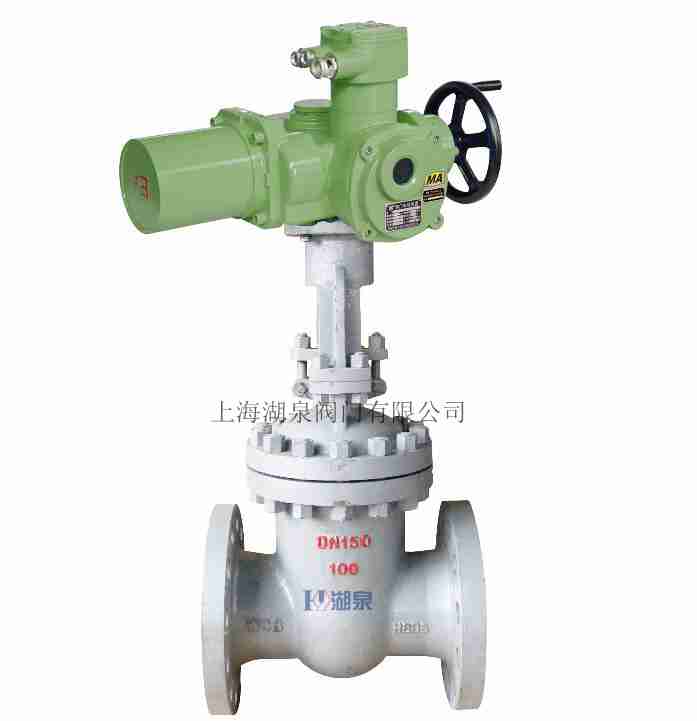

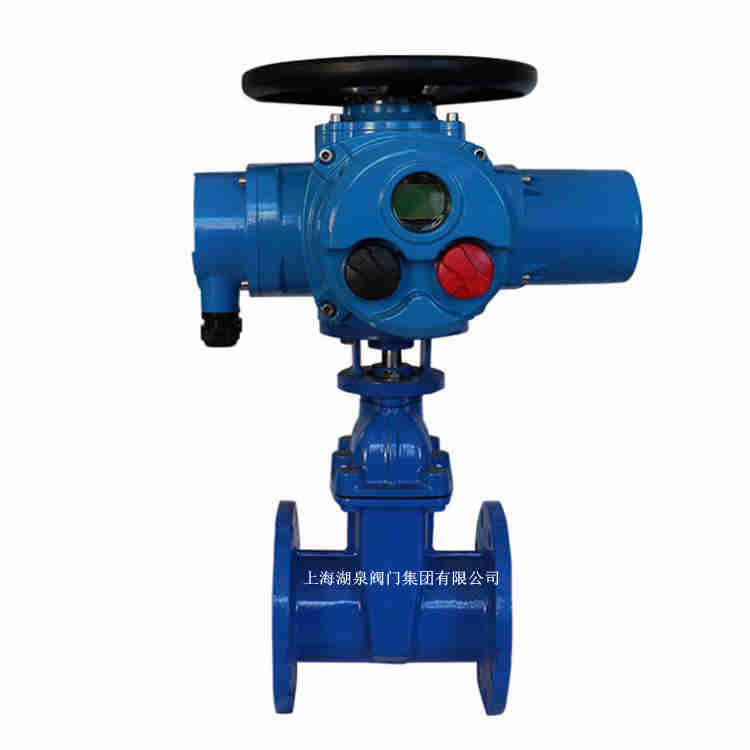

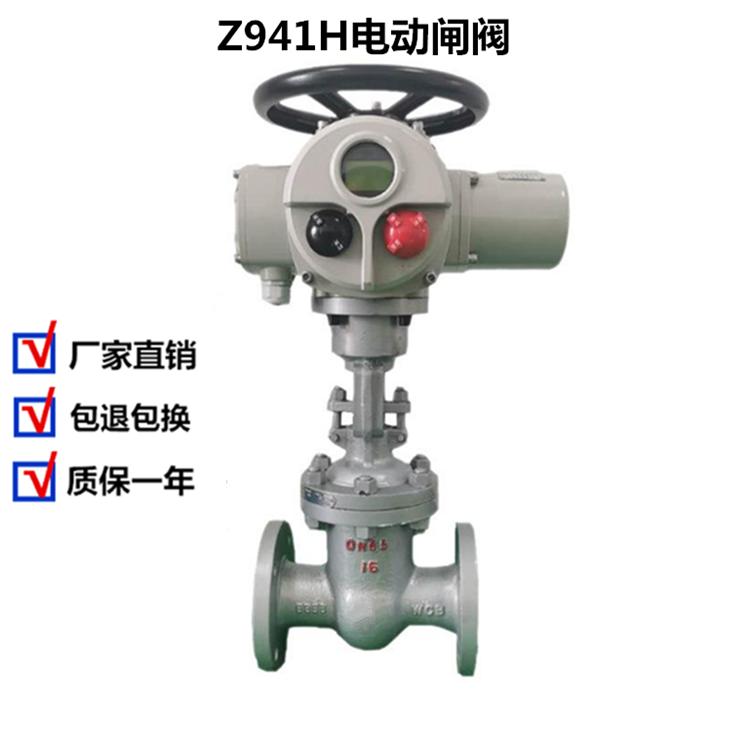

電動閘閥Z941H-16cDN100產品詳細說明書，上海湖泉閥門集團有限公司系引進設備配套用閥門的專業生產軟密封電動閘閥廠家，多年從事進口閥門的國產化工作，并不斷吸收*進的閥門技術，在設計、制造和質量控制等方面積累了豐富的經驗。電動閘閥產品概述：可根據用戶的要求配裝各種電動執行機構，實現遠距離控制及自動控制。具有靈敏、可靠、安裝方便等特點?？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等液體管線上作為調節和截流裝置使用。 電動閘閥Z941H-16cDN100產品詳細說明書主要優點
1、流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
2、啟閉時較省力。是與截止閥相比而言，因?yàn)闊o(wú)論是開或閉，閘板運動方向均與介質流動方向相垂直。
3、高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺桿進行的。
4、水錘現象不易產生。原因是關閉時間長。
公稱壓力：1.0～2.5MPa
工作溫度:0～120℃
法蘭標準:GB/T17241.6 GB9113
公稱通徑：50～400mm
適用介質:水、油、氣等
試驗標準:GB/T13927 API598/6/7 1、設計制造按JB/T3595等標準,可與國產設備配套使用
2、閥門中腔采用壓力自緊式密封結構、密封性能好,支管兩端為焊接結構。
3、閘板與閥座密封面采用司太立(stellite)鈷基硬質合金堆焊而成,耐磨、耐高溫、耐腐蝕、抗擦傷性能好。
4、閥桿經調質和表面氮化處理,有良好的抗腐蝕性和抗擦傷性。
5、啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式。 電動閘閥Z941H-16cDN100產品詳細說明書產品引用標準
制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-93的規定;
結構長度按E101的規定或按用戶提供尺寸;
焊接坡口接電力工業管理標準78DG的規定或按用戶提供尺寸。

公稱通徑DN(in)	主要外形尺寸及連接尺寸								電動裝置型號
	L	D	D1	D2	b	f	z-Φd	H
40	200	145	110	85	16	3	4-Φ18	595	ZB15
50	250	160	115	100	16	3	4-Φ18	653	ZB15
65	265	180	145	120	18	3	4-Φ18	665	ZB15
80	280	195	160	135	20	3	8-Φ18	725	ZB15
100	300	215	180	155	20	3	8-Φ18	787	ZB15
125	325	245	210	185	22	3	8-Φ18	806	ZB20
150	350	280	240	210	24	3	8-Φ23	955	ZB20
200	400	335	295	265	26	3	12-Φ23	1105	ZB40
250	450	405	355	320	30	3	12-Φ25	1343	ZB40
300	500	460	410	375	30	3	12-Φ25	1516	ZC45
350	550	520	470	435	34	4	16-Φ25	1678	ZC45
400	600	580	525	485	36	4	16-Φ30	1849	ZC90
450	650	640	585	545	38	4	20-Φ30	1937	ZC90
500	700	705	650	608	42	4	20-Φ34	2234	ZC120
600	800	840	770	718	46	5	20-Φ41	2432	ZC180
700	900	910	840	788	48	5	24-Φ41	2489	ZC250
800	1000	1020	950	898	50	5	24-Φ41	2643	ZC350
900	1100	1125	1050	998	52	5	28-Φ41	2945	ZC500
1000	1200	1255	1170	1110	54	5	28-Φ42	3083	ZC500
1200	1350	1485	1390	1325	56	5	32-Φ48	3382	ZC800
1400	1500	1685	1590	1525	58	5	36-Φ48	3718	ZC1000

 電動法蘭閘閥外形尺寸(PN25)

公稱通徑DN(in)	主要外形尺寸及連接尺寸								電動裝置型號
	L	D	D1	D2	b	f	z-Φd	H
40	200	145	110	85	18	3	4-Φ18	595	ZB15
50	250	160	125	100	20	3	4-Φ18	653	ZB15
65	265	180	145	120	22	3	8-Φ18	665	ZB15
80	280	195	160	135	22	3	8-Φ18	725	ZB15
100	300	230	190	160	24	3	8-Φ23	787	ZB20
125	325	270	220	188	28	3	8-Φ25	902	ZB20
150	350	300	250	218	30	3	8-Φ25	955	ZB20
200	400	360	310	278	34	3	12-Φ25	1105	ZB40
250	425	425	370	332	36	3	12-Φ30	1343	ZB40
300	450	485	430	390	40	4	12-Φ30	1516	ZC60
350	550	550	490	448	44	4	16-Φ30	1678	ZC60
400	600	610	550	505	48	4	16-Φ34	1849	ZC90
450	650	660	600	555	50	4	16-Φ34	1937	ZC90
500	700	730	660	610	52	4	20-Φ34	2234	ZC120
600	800	840	770	718	56	5	20-Φ41	2432	ZC180
700	900	955	875	815	60	5	20-Φ41	2489	ZC250
800	1000	1070	990	930	64	5	24-Φ48	2643	ZC350
