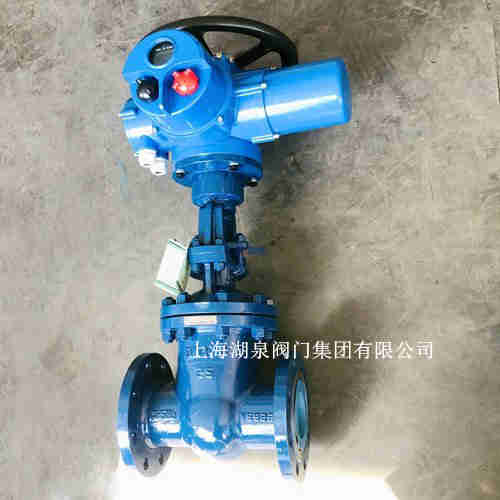

上海湖泉閥門集團有限公司Z941H-64電動閘閥PN6.4mpa DN100 125 150 200電動法蘭高壓閘閥的用途:用于液體、氣體和風系統管道介質流量的模擬量調節,是AI控制。在大型閥門和風系統的控制中也可以用電動閥做兩位... 智能一體化開關型電動閘閥 Z941H-64C DN100 高壓電動閘閥產品特點: 1、閘閥是常用的截?cái)嚅y之一,主要用來接通或截?cái)喙苈分械慕橘|(zhì); 閘閥適用的壓力、溫度及口徑范圍大,適用于中、大口...型號 MZ941H-64C-DN100 高壓礦用隔爆型電動閘閥 MZ941H-64C-DN100 PN6.4MPa礦用電動閘閥,ZB礦用隔爆型電動裝置特點:擁有礦用證和煤安證,防爆型防護等級為IP68。適用于易燃易爆的場...型號:Z941H-64C DN100 驅動方式:d 稱: Z系列閥門電裝型號: DZW系列規格: 扭矩:100-10000N.M 介紹 DZW型系列 多回轉電動裝置,通稱為DZW型。適用于閥瓣做直線運動的閥門,如閘閥,截止...

湖泉Z941H-64電動法蘭閘閥/電動防爆閘閥/礦用電動閘閥 應用范圍: 戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種,dⅠ適用于煤礦非采掘...防爆電動平板閘閥 MZ941H-64C-DN100, 一、鑄鋼法蘭閘閥-煤安型MZ941H-64C-DN150防爆型煤安型電動閘閥概述 MZB941H礦用電動閘閥產品適用于現控、遠控、易爆場合、不易手動場合等截?cái)嗷蚪油ü苈分械?.. ZW開關型電裝戶外型Z941H-16C/25P/40RL鑄鋼/304/316L不銹鋼AC220V、AC380V電動法蘭閘閥DN50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 ... Z941H-100C-DN350開關型電動閘閥 電動鑄鋼閘閥 電動不銹鋼閘閥 低壓電動鑄鋼閘閥 鑄鋼電動閘閥 雙法蘭電動閘閥 硬密封電動閘閥Z941H電動閘閥 Z941W不銹鋼電動閘閥 電動閘閥簡單地說...

礦用防爆電動閘閥DN200 MZ941H-16C智能型煤礦用電動閘閥 防爆電動閘閥礦用一體式電動閘閥 本質安全型礦用電動閘閥MA煤安防爆 煤礦井下專用隔爆型電動閘閥,礦用防爆...電動閘閥 鑄鋼電動閘閥 不銹鋼電動閘閥 Z941H-16C-DN700 規格 Z941H-16C-DN50、Z941H-16C-DN65、Z941H-16C-DN80、...動方式 電動 適用介質 水 通道位置 直通式 外形 中型/重型 形態 旋塞式 壓力環境 常壓 可售賣地 全國 用途 調節 型號 Z941H-64C DN150 一、Z941H-64C DN150...型號 MZ941H16CDN100 閘閥MZ941H64CDN100 電動閘閥MZ941H64CDN450詳細介紹 ZJK941H礦用本安型電動閘閥 礦用本安型電動閘閥 礦用一體式電動閘閥主要用于煤礦的...型號 Z941H-64CDN250 Z941H-10C低壓閘閥 Z941H-10C-DN100低壓電動閘閥簡介: 不銹鋼電動閘閥材質分為304不銹鋼閘閥,316不銹鋼閘閥,321不銹鋼閘閥。表示方法為:Z941H-16P。按密封面配...電動閘閥響應靈敏,安全可靠,很多對控制要求高的廠專為氣動儀表控制元件設置壓縮空氣站。電動的就是要電,并能控制其流量的裝置。

智能一體式電動閘閥 防爆電動碳鋼閘閥產品用途:作用功能用途:一般用于管路需要全開全關的作接通或者切斷使用,不需作調節使用,楔式閘閥的特性是使用壽命長使...礦用防爆型電動閘閥 MKZ941H-64C DN100煤礦瓦斯防爆級閘閥緊固件是保證防爆電氣設備性能的主要零件。常用的緊固件由螺栓和螺母及防松用的彈簧墊圈組成。對于要用特殊緊固件防爆電氣...楔式閘閥的特性是使用壽命長使用行業分類:電力、石油、化工、冶金、鋼鐵、環保、食品、船舶、航天、生物科技三、 弗羅帕斯 防爆電動閘閥Z941H-16C DN50 DN100 DN80 智能... 產品名稱 礦用隔爆型電動閘閥 電源電壓 AC380/660V 連接形式 法蘭 適用范圍 煤礦井下專用 瓦斯管道 ， MZ941H-64C-DN100礦用一體式法蘭電控閥特點及用途 隨著煤礦開采自動化的提高,井下各種管道上的手動閥已無法滿足自動控制要求,部分礦井改造時采用液壓閥和電液...總線型電動礦用法蘭閘閥概述: 總線型電動礦用法蘭閘閥,防爆電動閘閥,礦用防爆電動閘閥,電動閘閥MZ941H-100C應用于化工、石化、石油、造紙、采礦、電力、液化氣、食品等行業。

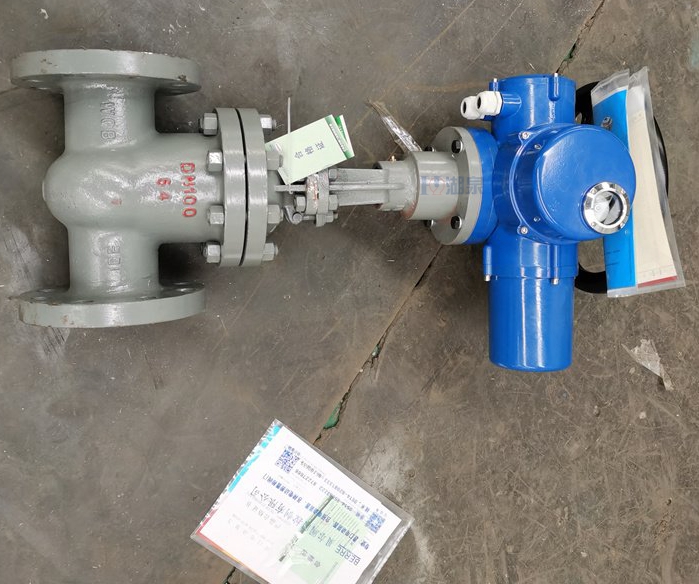

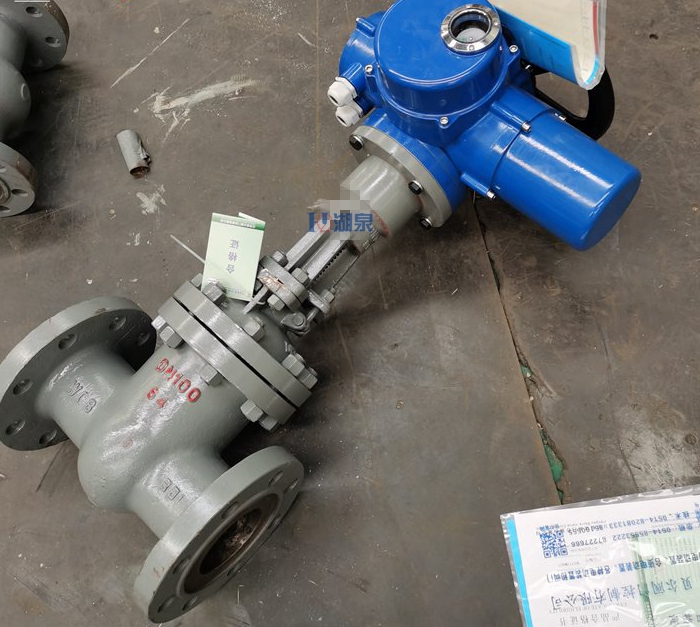

電動閘閥 Z941H-64 DN100的連接尺寸及結構圖主要尺寸及重量

主要外形尺寸和連接尺寸
公稱通徑											電動裝置	重量
	L	D	D1	D2	D6	b	z-d	f	f2	H
Z940H -64 Z940 Y-64P Z940 Y-64R Z940 W-64P Z940 W-64R Z940 Y-64I   Z941Y Z941 Z941 Z941 Z941 Z941
50	250	175	135	105	88	26	4-23	3	4	667	DZW20	68
65	280	200	160	130	110	28	8-23	3	4	685	DZW20	72
80	310	210	170	140	121	30	8-23	3	4	748	DZW30	88
100	350	250	200	168	150	32	8-25	3	4.5	845	DZW30	117
150	450	340	280	240	204	88	8-34	3	4.5	1009	DZW45	314
200	550	405	345	300	260	44	12-34	3	4.5	1253	DZW60	432
250	650	470	400	345	313	48	12-41	3	4.5	1449	DZW60	595
300	750	530	460	412	361	54	16-41	4	4.5	1867	DZW90	721
350	850	595	525	475	422	60	16-41	4	5	1931	DZW120	863
400	950	670	585	525	474	66	16-48	4	5	2017	DZW180	1129
500	1150	800	705	640	576	70	20-54	4	5	2459	DZW 250	1493

試驗壓力
公稱壓力PN(MPa)	實驗壓力(MPa)
	殼體	密封(液)	密封(氣)	上密封
1.6	2.4	1.8	0.6	1.8
2.5	3.8	2.8	0.6	2.8
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.0	0.6	7.0
10.0	15.0	11.0	0.6	11.0
16.0	24.0	18.0	0.6	18.0
