上海湖泉閥門有限公司220防爆
電動閥門接線圖詳細介紹

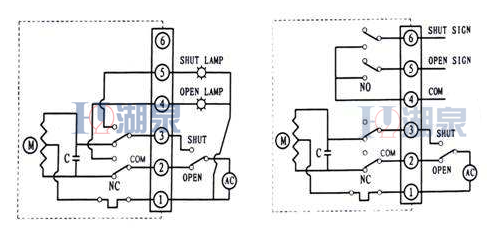

零線接① 火線經控制開關后:開接②、關接③ 狀態反饋公共點④ 狀態反饋開狀態⑤ 狀態反饋閉狀態⑥
電動閥:用于液體、氣體和風系統管道介質流量的模擬量調節,是AO控制。在大型閥門和風系統的控制中也可以用電動閥做兩位開關控制。
電動閥門動作力距比普通閥門大,電動閥門開關動作速度可以調整,結構簡單,易維護,可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。動作過程中因氣體本身的緩沖特性,不易因卡住而損壞,但必須有氣源,且其控制系統也比電動閥門復雜。 本類閥門在管道中一般應當水平安裝。
接線就明:
白線:電源共用端
紅線:電動閥開電源
藍線:電動閥關電源
綠線:信號反饋共用端
黃線:閥門關時輸出信號電源(220V)
黑線:閥門開時輸出信號電源(220V)(黃與黑線根據需要選擇,簡單反饋只需接其中上根就好了)
防爆電動閥門裝置是閥門程控、自動控制和遙控不可缺少的機器。整個過程可以通過行程安排、扭矩或軸向推力來控制。由于防爆電動閥門裝置的工作特性和利用率取決于閥門的類型、裝置的工作系統以及閥門在管道或機械設備上的位置,因此正確選擇防爆電動閥門裝置以避免過載(工作中的傳遞扭矩高于操作扭矩)尤為重要。通常,防爆電動閥門裝置的正確選擇基于以下幾點:
實際操作扭矩實際操作扭矩是選擇防爆電動閥門門裝置最基本的參數,電動裝置的輸出扭矩應為實際閥門操作較大扭矩的1.2~1.5倍。
推力電動球閥裝置實際運行的服務器結構有兩種:一種是不裝推力盤,立即輸出扭矩;另一個裝有推力盤,輸出扭矩根據推力盤中的座螺母轉換成輸出推力。
電動防爆球閥使用須知
a、防爆電動閥門在運行以后一定不能大力的操控它,要緩慢且小心的去對防爆電動閥門進行操作。否則會導致防爆電動閥門在運行過程中由于受到外力的影響出現磨損導致它的使用時間變短。
b、在啟動防爆電動閥門之前要確保設備的周圍不存在異物及防爆電動閥門上面沒有堆積灰塵,很多人就是因為疏忽了這兩點使得防爆電動閥門不能夠正常的工作
電動閥門裝置工作環境和主要技術參數
電源:常規,三相380V(50Hz)
特殊:三相660V、415V(50Hz 、60Hz);
單相220V、110V(50Hz 、60Hz)
工作環境:
環境溫度:-20~+60℃ (特殊訂貨-40~+80℃)。
相對濕度:≤95%(25℃時)。
防護類型:戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種,dⅠ適用于煤礦非采掘工作面;dⅡBT4用于工廠,適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。
