請問z942h-100電動閥門什么意思

[ 2022-10-24 ]
請問z942h-100電動閥門什么意思
z----閘閥
9-----電動
4-----法蘭連接
2-----明杠楔式剛性雙閘板
h-----密封面材質是13Cr系列合金鋼
100---kg壓力

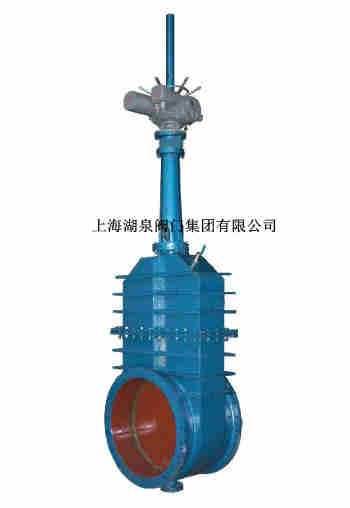

可以叫電動高壓閘閥、電動法蘭式雙閘板閘閥請問z942h-100電動閥門什么意思

產品型號
Z 9 4 2 H - 16 C
類型 傳動方式 連接形式 結構形式 密封材料   公稱壓力 閥體材料
電動閥門z942
編號說明
1 類型代號 Z 閘閥
2 驅動方式 4 正齒輪 5 錐齒輪 6 氣動 9 電動
3 連接形式 1 內螺紋 4 法蘭式 6 對焊式
4 結構形式 0 明桿彈性楔式單板 1 明桿楔式單板 2 楔式雙閘板 3 平行單板
5 密封面材料 X 橡膠 H 合金不銹鋼 Y 硬質合金 N 尼龍
6 公稱壓力 單位Bar   ＝ 0.1 MPa
7 閥體材料 C 碳鋼 P 鉻鎳不銹鋼 R 鉻鎳鈦不銹鋼 I 鉻鉬鋼

z942h-100電動閥門什么主要性能參數
Z942H-100、Z942H-100I型電動楔式雙閘板閘閥主要性能參數
型號 PN 工作壓力/MPa 適用介質 適用溫度
/℃		 閥體、閥蓋、支架、閘板 閥桿 密封面材料 填料
Z942H-100 100 10.0 水、蒸 汽、油品 ≤200 碳素鋼 鉻不銹 鋼 堆焊鐵 基合金 石棉石墨/柔性石墨
Z942H-100I 100 10.0 蒸汽、 油品 ≤350 鉻鉬合金鋼 鉻鉬鈦 不銹鋼 堆焊硬 質合金 柔性石墨

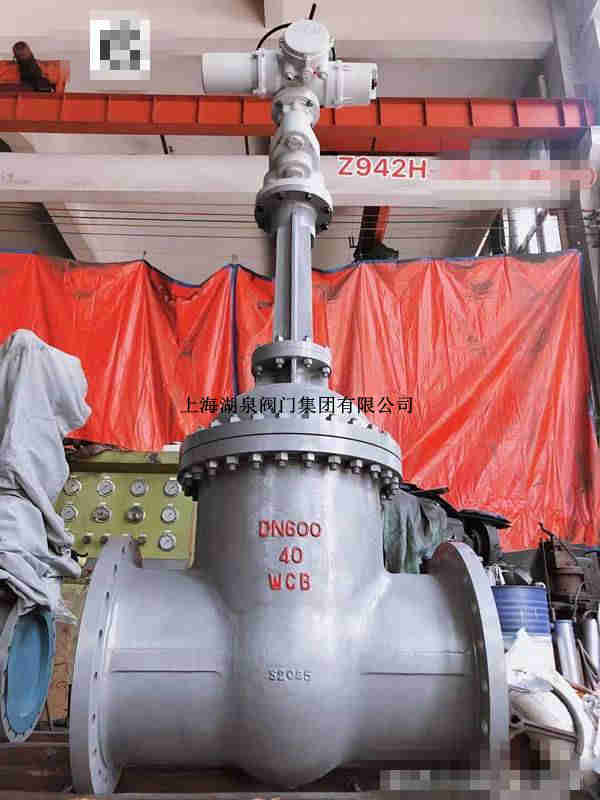

 z942電動閥門

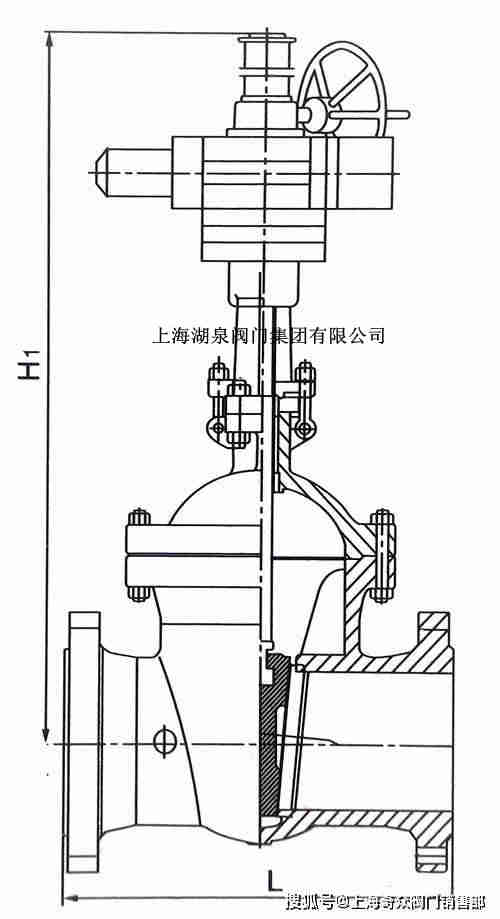

z942h-100電動閥門什么主要外形及結構尺寸
Z942H-100、Z942H-100I型電動楔式雙閘板閘閥主要外形及結構尺寸
DN L D D1 D2 D6 b z×φd H 重量/kg
125 400 310 250 210 176 42 8×φ34 616 230
150 450 350 290 250 204 46 12×φ34 670 300
200 560 430 360 312 260 52 12×φ41 730 456
225 650 470 400 362 287 56 12×φ41 865 745
250 650 500 430 382 312 60 12×φ41 865 762
