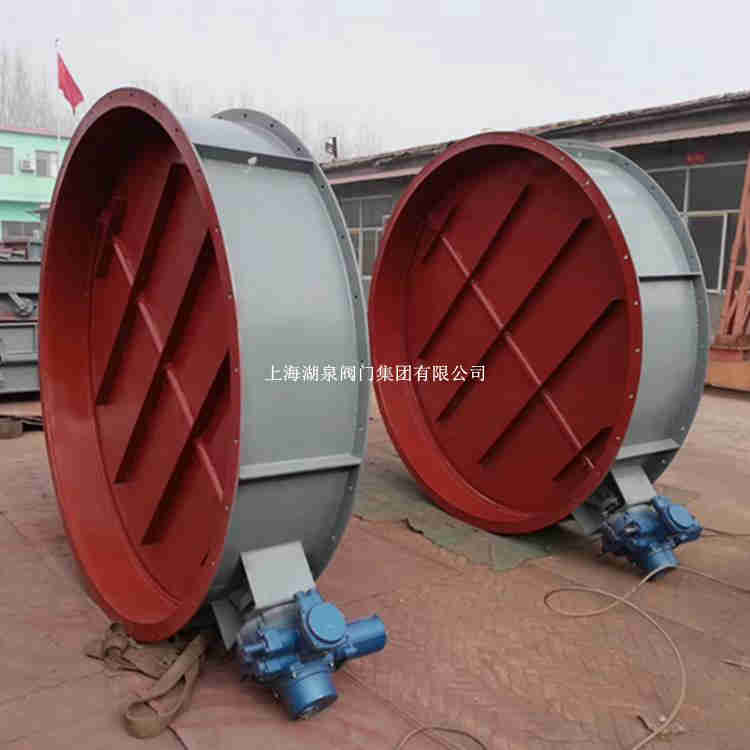

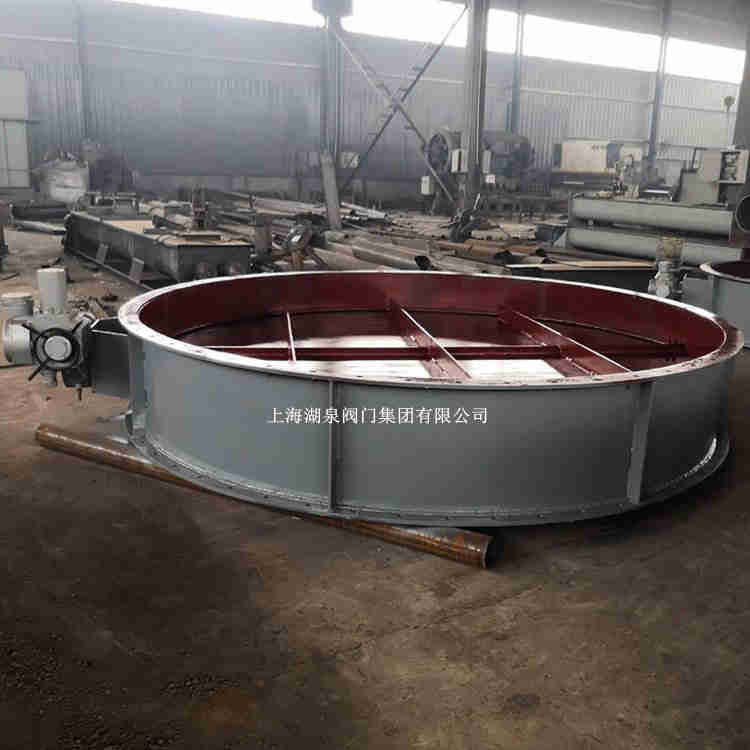

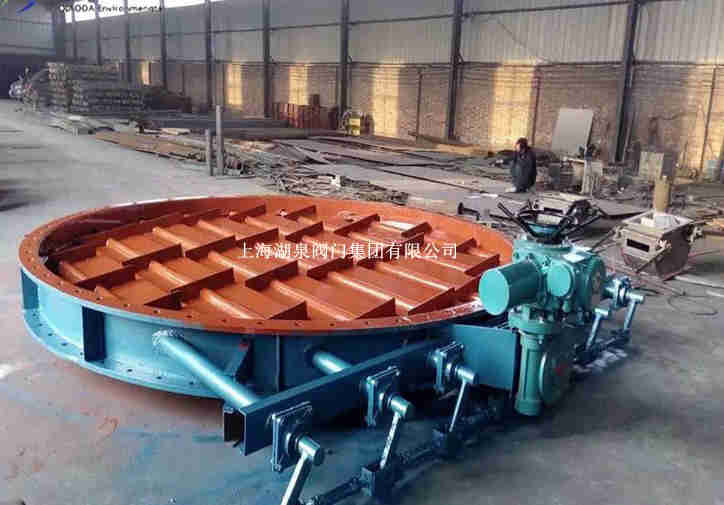

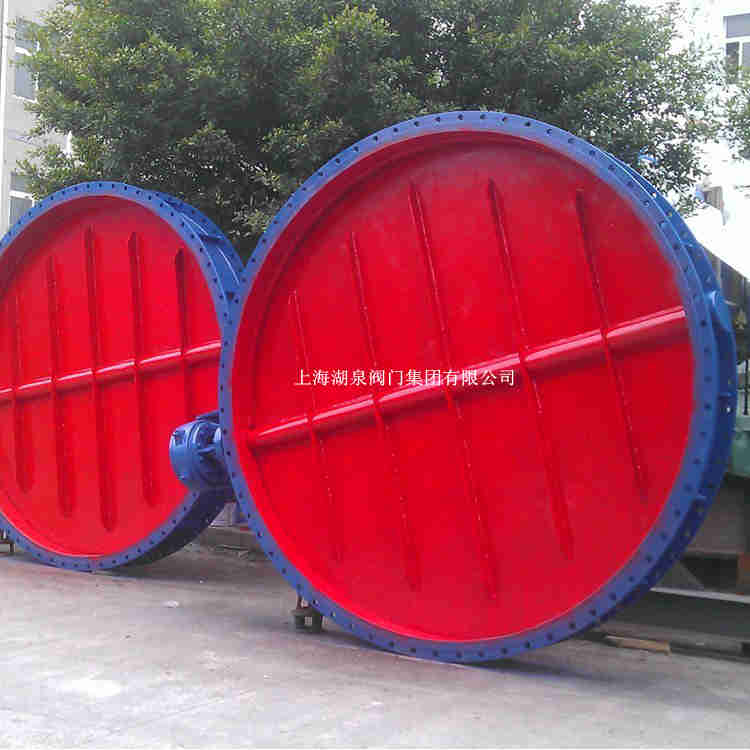

上海湖泉閥門集團有限公司通風蝶閥廠家，電動通風蝶閥生產廠家，湖泉電動通風蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安裝，不受介質流向影響。電動通風蝶閥介紹 電動通風蝶閥生產廠家以電動裝置或電動執行器作為驅動方式,可實現在線或是遠程集中控制閥板的開啟,控制氣體的流量,應用在除塵或收塵系統、冶金、建材通風系統中,安裝在各種煙氣.. 詳細信息(供應電動通風蝶閥價格,電動通風蝶閥生產廠家,電動通風蝶閥批發價格) 供應電動通風蝶閥價格,電動通風蝶閥生產廠家,電動通風蝶閥批發價格 D941W電動通風蝶閥簡介 電動通風蝶閥采用與閥體... 電動通風蝶閥驅動力矩小,啟閉靈活,操作方便。閥體上設置油密封擋圈,密封副之間無可見間隙,泄漏率小。

上海閥門廠家湖泉電動通風蝶閥介紹 電動通風蝶閥生產廠家以電動裝置或電動執行器作為驅動方式,可實現在線或是遠程集中控制閥板的開啟,控制氣體的流量,應用在除塵或收塵系統、冶金、建材通風系統中,安裝在各種煙氣... 電動通風蝶閥,密封性能可靠 操作靈活 適用不同介質,電動通風蝶閥,經久耐用,密封性好,可根據用戶需求定制,歡迎來電咨詢. 采用與閥體相同材料加工成密封圈,其適用溫度隨閥體選材而定,公稱壓力≤0.6MP工,一般適用工業、冶金、環保等管道作通風調節介質流量之用。

料品種	碳素鋼	低溫碳鋼	合金鋼		奧氏體不銹鋼	鉻鉬鋼
代號	WCB	LCB	WC6或WC9	C5或C12	鉻 Cr-18型、304、31 6	12CrMoV
耐最高溫度	425℃	345℃	595℃	650℃	600℃	560℃
耐最低溫度	-29℃	-46℃	-29℃	-29℃	-196℃	-40℃
適用工作溫度	≤ 25℃	≤345℃	≤595℃	≤ 650℃	≤600℃	≤560℃


通風蝶閥分為手動和電動傳動，可由電動機或者渦輪帶動驅動執行機構，使蝶板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。通風蝶閥的結構是使用中線蝶板和短結構鋼板進行焊接而成的，所以它的內部沒有連桿和螺栓等組件，在使用過程中也就不會產生一些組件問題，因此故障率很低。使用起來很方便。是一種可靠的閥門裝置。而且因?yàn)樗拿芊庀到y(tǒng)采用的是金屬封閉，雖然密封效果比不上彈性密封，但是使用壽命要比彈性密封長，而且具有耐高溫的特性。


公稱通徑	DN(mm)	50～2000
公稱壓力	PN(MPa)	0.05	0.25	0.6
試驗壓力 Ps(MPa)	強度試驗	0.075	0.375	0.9
	密封試驗	≤1.5％泄漏量
適用介質	煤氣、含塵氣體、煙道氣等
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動


通風蝶閥廠家，電動通風蝶閥生產廠家優勢，通風蝶閥,液控緩閉止回蝶閥,渦輪式蝶閥,廠家直銷,可根據客戶要求特殊要求定制,量大價優可按要求生產,特殊材質可特殊規格可滿足特殊需求廠家直供,歡迎咨詢, 通風蝶閥采用鋼板焊接制造,具有結構尺寸短,重量輕,安裝方便等特點;廣泛用于治金、師化、電力、建材、礦山等工業管線,對介質氣體氣控制或調節作用。通風蝶閥,渦輪通風蝶閥參數、功能、原理,符合相關制造標準、滿足各種工業管道控制需求,通風蝶閥為您解決各種工礦問題。通風調節蝶閥,自來水蝶閥,雙法蘭蝶閥,可根據客戶特殊要求特殊材質,特殊規格可滿足特殊需求,歡迎來電詳詢~~,專業生產各類閥門廠家,可按需定制。


公稱通徑		結構長度  (標準值)	外形尺寸 (參考值)		連接尺寸 (標準值)								參考重量 (kg)
					0.05MPa、0.25MPa				O．6MPa
mm	inch	L	H	H1	D	D1	D2	Z-d	D	D1	D2	Z-d
100	4	120	105	219	210	170	144	4-18	210	170	144	4-18	20
125	5	120	120	234	240	200	174	8-18	240	200	174	8-18	25
150	6	120	132	247	265	225	199	8-18	265	225	199	8-18	29
200	8	140	160	403	320	280	254	8-18	320	280	254	8-18	47
250	10	140	187	433	375	335	309	12-18	375	335	309	12-18	67
300	12	170	220	465	440	395	363	12-22	440	395	363	12-22	78
350	14	170	245	539	490	445	413	12-22	490	445	413	12-22	96
400	16	190	270	543	540	495	463	16-22	540	495	463	16-22	130
450	18	190	297	571	595	550	518	16-22	595	550	518	16-22	142
500	20	190	322	644	645	600	568	20-22	645	600	568	20-22	191
600	24	210	377	701	755	705	667	20-26	755	705	667	20-26	230
700	28	210	430	753	860	810	772	24-26	860	810	772	24-26	250
800	32	210	487	807	975	920	878	24-30	975	920	878	24-30	320
900	36	250	537	973	1075	1020	978	24-30	1075	1020	978	24-30	410
1000	40	250	587	1023	1175	1120	1078	28-30	1175	1120	1078	28-30	510
1200	48	250	687	1153	1375	1320	1280	32-30	1405	1340	1295	32-33	720
1400	56	300	760	1810	1575	1520	1480	36-30	1630	1560	1510	36-36	1270
1600	64	300	895	1815	1790	1730	1690	40-30	1830	1760	1710	40-36	1730
1800	72	300	995	1920	1990	1930	1890	44-30	2045	1970	1918	44-39	2750
2000	80	300	1095	2025	2190	2130	2090	48-30	2265	2180	2125	48-42	3050
