電動閘閥Z941H-100I DN500型號技術參數

[ 2022-01-13 ]
上海湖泉閥門集團有限公司電動閘閥Z941H-100I DN500生產廠家咨詢：021-64162222  ，電動閘閥Z941H-100I DN500 電動閘閥 電動執行器 Z10-Z500 電壓 AC380V 閥門材質 WCB 304 316 口徑 DN25-DN500 壓力 1.6MPa-42.0MPa 材質耐溫 ≤450° 功能 普通開關型 工作介質 水油 天然氣等 可售賣...大口徑電動閘閥 Z941H-16C DN500 ***應用于石油、化工、冶金、火力發電廠等行業中,主要使用在高溫導熱油或高溫蒸汽中。電源電壓:380V、660V、415V、220V、110V,電動執行器有:開關型...高壓WC6電動閘閥Z941H-100I-DN200,由多回轉閥門電動裝置與WC6鉻鉬鋼閘閥組成,常用在高壓場合,閘閥其是一種關閉件(閘板)沿通路中心線的垂直方向移動的閥門,...電動閘閥Z941H-100I DN500型號技術參數所屬分類電動閘閥報價產品描述:智能調節型電動鉻鉬鋼閘閥Z941H-100I-DN150,型號:Z941H-100I-DN50,Z941H-100I-DN65,Z941H-100I-DN80,Z941H-100I-DN100,Z941H-10... Z941H-10I、Z941H-16I、Z941H-25I、Z941H-40I、Z941H-64I、Z941H-100I、Z941H-160I、電動閘閥、 電動鑄鋼閘閥開關型電動閘閥 調節型電動閘閥 鑄鋼電動閘閥 防...
 電動閘閥Z941H-100I DN500
電動閘閥、電動法蘭鑄鋼閘閥、電動高壓閘閥 Z941H-100I DN200/250/300 電動閘閥、電動高溫高壓焊接閘閥 Z961Y-100I DN50/DN80/DN100 電動閘閥、電動高溫高壓焊...精鑄水封閘閥,對焊式自密封閘閥,法蘭閘閥,鑄鋼平板閘閥,API低溫法蘭閘閥,排渣閘閥,鑄鋼水封閘閥,不銹鋼絲扣閘閥,明桿強性座封閘閥,暗桿彈性座封閘閥,彈性座封閘閥,保溫閘閥,電動閘閥...電動閘閥Z941H-100I DN500型號技術參數
www.jdzj.com/jdzjnews/21-46833...Z941H、Z941Y、Z941W 型 PN100~PN200 鋼制電動楔式閘閥:電動、法蘭連接、明桿楔式剛性單閘板,閥座密封面材料為合金(Z941H-100~200 Z941Y-100~200 Z941Y-100I~200I Z941Y-100P~200P Z941Y-100R~200...電動閘閥Z941H-100I DN500型號技術參數
 電動閘閥
高壓WC6電動閘閥Z941H-100I-DN200,由多回轉閥門電動裝置與WC6鉻鉬鋼閘閥組成,常用在高壓場合,閘閥其是一種關閉件(閘板)沿通路中心線的垂直方向移動的閥門,...電動閘閥、電動法蘭鑄鋼閘閥、電動高壓閘閥 Z941H-100I DN200/250/300 電動閘閥、電動高溫高壓焊接閘閥 Z961Y-100I DN50/DN80/DN100 電動閘閥、電動高溫高壓焊接閘閥 Z961Y-1...Z941Y-64I高溫高壓電動閘閥Z941H-100I DN150高溫蒸汽法蘭閥門概述: 總線型智能電動法蘭閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～500℃的石...鉻鉬鋼(I型) 水、蒸汽、油品 ≤550 電動閘閥Z941H-100I DN500型號技術參數、Z941H電動閘閥--主要連接及外形尺寸(PN16) 公稱通徑DN(in)電動閘閥Z941H-100I DN500型號技術參數 主要外形尺寸及連接尺寸 電動裝置型號 L D D1 D2 b f z-Φd H Z940、Z941、Z942 40 200 145 ...DN(mm) L D D1 D2 D6 b z-Φd f f2 H 電動裝置 WT(Kg) Z940H Z941Y -100C Z940Y Z941Y-100P/R/PL/RL Z940W Z941W-100P/R/PL/RL Z940Y Z941Y-100I 50 250 195 145 112 88 28 4-25 3 4 781...產品名稱:電動閘閥Z941H 商品詳情 電動閘閥Z941H Z941H electric gate valves 公稱通徑 Nominal diameter: DN15-DN2400 公稱壓力 Nominal pressure: PN1.0~32MPa 適用介質 Applicable medium:水、...電動閘閥電裝型號規格 主要尺寸和重量 1.6MPa DN L D D1 D2 b n-φd 電裝型號Electric Actuator Code L1 H D0 重量Weight 凸面法蘭RFZ940HZ940YZ940WZ940FZ941HZ941YZ941WZ941F16C16P16R16I 40 2...

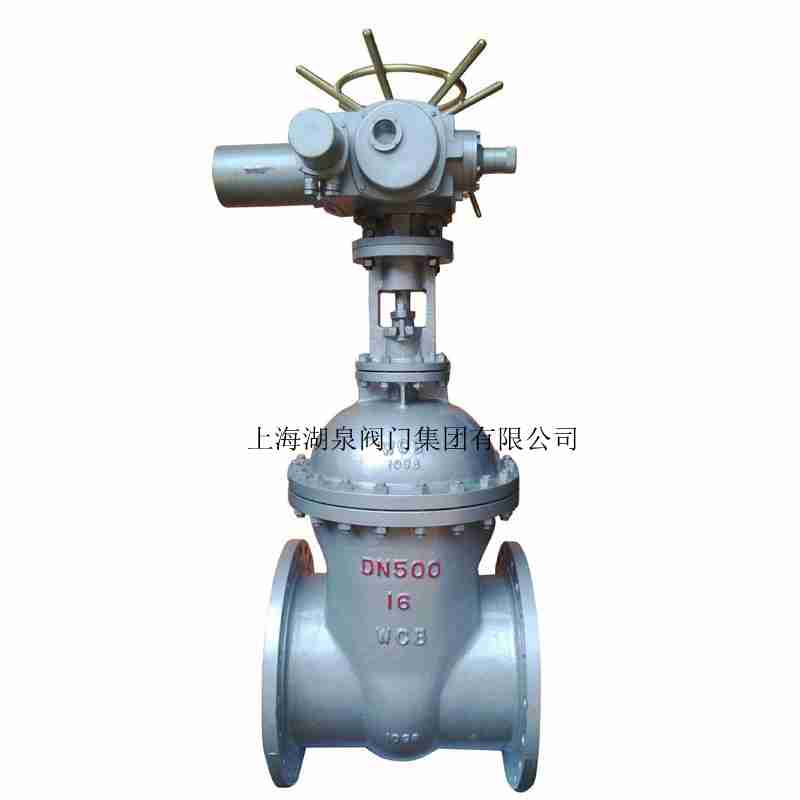

Z941H-100I DN500電動閘閥
電動閘閥Z941H-100I DN500型號技術參數
主
要
零
件
材
料		 閥體、閥蓋、閘板 WCB ZG1Cr18Ni9Ti CF8
(304)		 CF3
(304L)		 ZG1Cr18Ni12Mo2Ti CF8M
(316)
密封面 Cr13或
硬質
合金		 本體(W)或硬質合金(Y)
閥桿及內件 2Cr13 1Cr18Ni9Ti 0Cr19Ni9
(304)		 00Cr19Ni11
(304L)		 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2
(316)
填料 柔性石墨
墊片 不銹鋼纏繞墊片
適用工況 適用介質 水、
蒸汽、
油品等		 硝酸等腐蝕性介質 強氧化性介質 醋酸等腐蝕性介質
適用溫度 -29～425℃ -40～500℃


電動閘閥Z941H-100I DN500型號技術參數尺寸
公稱通徑 DN(mm)  尺寸 (mm)  電動裝置 型號  重量 (kg)
L  D  D1  D2  b  f  Z-d  H
Z940H/Y-16C    Z940Y-16P    Z940Y-16R     Z940W-16P     Z940W-16R     Z940Y-16I    Z941 -16C Z941Y-16P
Z941Y-16R Z941W-16P Z941W-16R Z941Y-16I
40  200  145  110  85  16  3  4-18  595  DZW15  56
50  250  160  115  100  16  3  4-18  653  DZW20  59
65  265  180  145  120  18  3  4-18  665  DZW20  62
80  280  195  160  135  20  3  8-18  725  DZW20  74
100  300  215  180  155  20  3  8-18  787  DZW20  92
150  350  280  240  210 24  3  8-23  955  DZW30  161
200  400  335  295  265  26  3  12-23  1105  DZW30  219
250  450  405  355  320  30  3  12-25  1343  DZW45  376
300  500  460  410  375  30  3  12-25  1516  DZW60  484
350  550  520  470  435  34  4  16-25  1678  DZW60  695
400  600  580  525  485  36  4  16-30  1849  DZW90  977
450  650  640  585  545  40  4  20-30  1937  DZW90  1033
500  700  705  650  608  44  4  20-34  2234  DZW120  1087
600  800  840  770  718  48  5  20-41  2432  DZW180  1357
700  900  910  840  788  50  5  24-41  2489  DZW250  1481
800  1000  1020  950  898  52  5  24-41  2643  DZW350  1845

公稱通徑 DN(mm)  尺寸 (mm)  電動裝 置型號  重量 (kg)
L  D  D1  D2  b  f  Z-d  H
Z940H/Y-25C Z940Y-25P Z940Y-25R Z940W-25P Z940W-25R Z940Y-25I Z941 -25C Z941Y-25P Z941Y-25R Z941W-25P Z941W-25R Z941Y-25I
40  200  145  110  85  18  3  4-18  595  DZWl5  60
50  250  160  125  100  20  3  4-18  653  DZW20  64
65  265  180  145  120  22  3  8-18  665  DZW20  65
80  280  195  160  135  22  3  8-18  725  DZW20  79
100  300  230  190  160  24  3  8-23  787  DZW20  98
125  325  270  220  188  28  3  8-25  902  DZW30  154
150  350  300  250  218  30  3  8-25  955  DZW30  168
200  400  360  310  278  34  3  12-25  1105  DZW45  219
250  425  425  370  332  36  3  12-30  1343  DZW45  390
300  450  485  430  390  40  4  12-30  1516  DZW60  505
350  550  550  490  448  44  4  16-30  1678  DZW60  736
400  600  610 550  505  48  4  16-34  1849  DZW90  1027
450  650  660  660  555  50  4  16-34  1937  DZW90  1139
500  700  730  770  610  52  4  20-34  2243  DZWl20  1228
600  800  840  875  718  56  5  20-41  2432  DZWl80  1502
700  900  955  990  815  60  5  20-41  2489  DZW250  1617
800  1000  1070  1067 930  64  5  24-48  2643  DZW350  1923

公稱通徑 DN(mm)  尺寸 (mm)  電動裝 置型號  重量 (kg)
L  D  D1  D2  D6  b  Z-d  f  f2  H
Z940H/Y-40 Z940Y-40P Z940Y-40R Z940W-40P Z940W-40R Z940Y-40I Z941 -40 Z941Y-40P Z941Y-40R Z941W-40P Z941W-40R Z941Y-40I
40  200  145  110  85  76  18  4-18  3  4  617  DZWl5  46
50  250  160  125  100  88  20  4-18  3  4  665  DZW20  58
65  280  180  145  120  110  22  8-18  3  4  680  DZW20  68
80  31O  195  160  135  121  22  8-18  3  4  752  DZW20  80
100  350  230  190  160  150  24  8-23  3  45  846  DZW30  108
150  450  300  250  218  204  30  8-25  3  45  1087  DZW45  258
200  550  375  320  282  260  38  12-30  3  45  1243  DZW45  366
250  650  445  385  345  313  42  12-34  3  45  1429  DZW60  472
300  750  510  450  408  364  46  16-34  4  45  1608  DZW90  673
350  850  570  51O  465  422  52  16-34  4  5  1738  DZW90  804
400  950  655  585  535  474  58  16-41  4  5  1897  DZWl20  1081
450  1050  680  61O  560  524  60  20-41  4  5  2104  DZWl80  1259
500  1150  755  670  612  576  62  20-489  4  5  2401  DZWl80  1348

公稱通徑 DN(mm) 尺寸 電動裝 置型號 重量 (kg)
L D D1 D2 D6 b Z-d f f2 H
Z940H/Y-64  Z940Y-64P  Z940Y-64R  Z940W-64P  Z940W-64R  Z940Y-64I  Z941H/Y-64  Z941Y-64P  Z941Y-64R  Z941W-64P  Z941W-64R  Z941Y-64I
50 250 175 135 105 88 26 423 3 4 667 DZW20 68
65 280 200 160 130 110 28 823 3 4 685 DZW20 72
80 310 210 170 140 121 30 823 3 4 748 DZW30 88
100 350 250 200 168 150 32 825 3 4.5 845 DZW30 117
150 450 340 280 240 204 38 834 3 4.5 1009 DZW45 314
200 550 405 345 300 260 44 1234 3 4.5 1253 DZW60 432
250 650 470 400 345 313 48 1241 3 4.5 1449 DZW60 595
300 750 530 460 412 361 54 1641 4 4.5 1867 DZW90 721
350 850 595 525 475 422 60 1641 4 5 1931 DZW120 863
400 950 670 585 525 474 66 1648 4 5 2017 DZW180 1129
500 1150 800 705 640 576 70 2054 4 5 2456 DZW250 1493
600 1450 930 820 750 678 76 2058 5 6 2990 DZW300 1789
Z940H/Y-100  Z940Y-100P  Z940Y-100R  Z940W-100P  Z940W-100R  Z940Y-100I  Z941H/Y-100  Z941Y-100P  Z941Y-100R  Z941W-100P  Z941W-100R  Z941Y-100I
50 250 195 145 112 88 28 425 3 4 781 DZW20 78
65 280 220 170 138 110 32 825 3 4 830 DZW20 96
80 310 230 180 148 121 34 825 3 4 865 DZW30 126
100 350 265 210 172 150 38 830 3 4.5 1179 DZW30 134
150 450 350 290 250 204 46 1234 3 4.5 1201 DZW60 352
200 550 430 360 312 260 54 1241 3 4.5 1611 DZW90 484
250 650 500 430 382 313 60 1241 3 4.5 1903 DZW90 608
300 750 585 500 442 364 70 1648 4 4.5 2054 DZW120 757
350 850 655 560 498 422 76 1654 4 5 2132 DZW180 994
400 950 715 620 558 474 80 1654 4 5 2321 DZW250 1269
Z940H/Y-160C  Z940Y-160P  Z940Y-160R  Z940W-160P  Z940W-160R  Z940Y-160I  Z941H/Y-160C  Z941Y-160P  Z941Y-160R  Z941W-160P  Z941W-160R  Z941Y-160I
50 300 215 165 132 88 36 825 3 4 905 DZW20 101
65 340 245 190 152 110 44 830 3 4 968 DZW20 137
80 390 260 205 168 121 46 830 3 4 978 DZW30 167
100 450 300 240 200 150 48 834 3 4.5 1043 DZW30 211
125 525 355 285 238 176 60 841 3 4.5 1248 DZW60 424
150 600 390 318 270 204 66 1241 3 4.5 1394 DZW90 588
200 750 480 401 345 260 78 1248 3 4.5 1621 DZW120 839
250 580 580 485 425 313 88 1254 3 4.5 2010 DZW180 896
300 665 665 570 510 364 100 1654 3 4.5 2168 DZW250 1179
